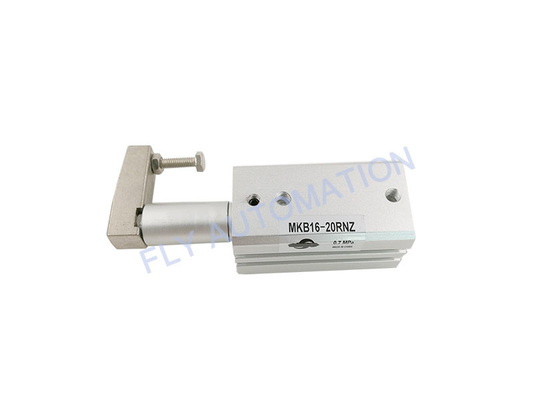

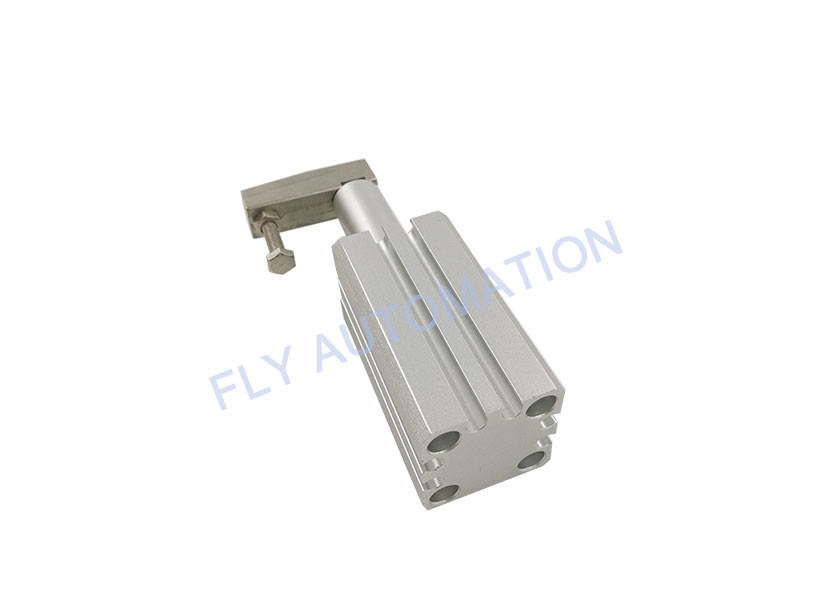

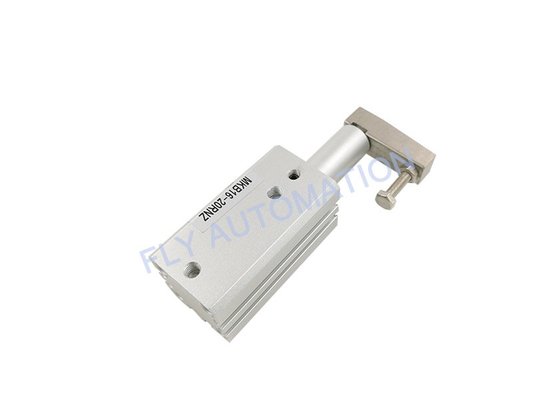

Kompaktowe pneumatyczne siłowniki pneumatyczne z obrotowym zaciskiem SMC MKB16-20RNZ Standard
Basic Properties
Trading Properties
| Akcja: | Dwustronnego działania | Płyn: | Powietrze |
|---|---|---|---|
| Dowód ciśnienia: | 1,5 MPa | Smarowanie: | Nie wymagane |
| Poduszka: | Gumowy zderzak | Prędkość tłoka: | 50 do 200 mm/s |
| Podkreślić | Cylindry pneumatyczne z zaciskiem obrotowym,cylindry pneumatyczne MKB16-20RNZ,kompaktowy cylinder pneumatyczny SMC |
||
SMC Rotary Clamp Cylinder MKB16-20RNZ Standardowy pneumatyczny cylinder pneumatyczny
| Specyfikacje | ||||||||
| Rozmiar otworu (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| Akcja | Dwustronnego działania | |||||||
| Kąt obrotu | 90° ±10° | |||||||
| Kierunek obrotu | Zgodnie z ruchem wskazówek zegara, przeciwnie do ruchu wskazówek zegara | |||||||
| Skok obrotowy (mm) | 7,5 | 9,5 | 15 | 19 | ||||
| Skok zacisku (mm) | 10, 20, 30 | 10, 20, 30, 50 | ||||||
| Teoretyczna siła docisku (N) | 40 | 75 | 100 | 185 | 300 | 525 | 825 | 1400 |
| Płyn | Powietrze | |||||||
| Dowód ciśnienia | 1,5 MPa | |||||||
| Zakres ciśnienia roboczego | 0,1 do 1 MPa | 0,1 do 0,6 MPa |
||||||
| Temperatura otoczenia i płynu | Bez automatycznego przełącznika: –10 do 70°C (bez zamrażania) Z automatycznym przełącznikiem: –10 do 60°C (bez zamrażania) |
|||||||
| Smarowanie | Bez smarowania | |||||||
| Rozmiar portu orurowania | M5 x 0,8 | Rc1/8, NPT1/8 G1/8 |
Rc1/4, NPT1/4 G1/4 |
|||||
| Montowanie | Otwór przelotowy/Oba końce gwintowane wspólne, Kołnierz czołowy | |||||||
| Poduszka | Gumowy zderzak | |||||||
| Tolerancja długości skoku | +0,6 –0,4 |
|||||||
| Prędkość tłoka Uwaga 5) | 50 do 200 mm/s | |||||||
| Dokładność bez rotacji (część zaciskowa) | ±1,4° | ±1,2° | ±0.9° | ±0,7° | ||||
| Wydajność teoretyczna | |||||||
| Rozmiar otworu (mm) |
Rozmiar pręta (mm) |
Operacyjny kierunek |
Obszar tłoka (cm2) |
Ciśnienie robocze (MPa) | |||
| 0,3 | 0,5 | 0,7 | 1,0 | ||||
| 12 | 6 | r | 0,8 | 24 | 40 | 56 | 80 |
| h | 1,1 | 33 | 55 | 77 | 110 | ||
| 16 | 8 | r | 1,5 | 45 | 75 | 105 | 150 |
| h | 2 | 60 | 100 | 140 | 200 | ||
| 20 | 12 | r | 2 | 60,8 | 100 | 139 | 200 |
| h | 3.1 | 90,2 | 149 | 208 | 298 | ||
| 25 | 12 | r | 3,8 | 112 | 185 | 258 | 370 |
| h | 4,9 | 149 | 245 | 341 | 490 | ||
| 32 | 16 | r | 6 | 182 | 300 | 418 | 600 |
| h | 8 | 243 | 400 | 557 | 800 | ||
| 40 | 16 | r | 10,6 | 319 | 525 | 731 | 1050 |
| h | 12,6 | 380 | 625 | 870 | 1250 | ||
| 50 | 20 | r | 16,5 | 502 | 825 | 1149 | 1648 |
| h | 19,6 | 596 | 980 | 1365 | 1961 | ||
| 63 | 20 | r | 28 | 851 | 1400 | 1950 | 2801 |
| h | 31,2 | 948 | 1560 | 2172 | 3121 | ||

Dostawa
1. Jeśli produkty, które mamy w magazynie, wyślemy je JAK NAJSZYBCIEJ po dokonaniu płatności.
2. Jeśli produkty, które zostały spersonalizowane, zakończymy produkcję w określonym czasie i wyślemy ją za pierwszym razem, możemy to obiecać.
3. Możemy również wysłać przez twoje konto dostawy, jeśli chcesz.
4. Mamy różne sposoby wysyłania towarów, zwykle DHL, Fedex, TNT będą normalnymi sposobami.Jeśli potrzebujesz kuriera, możemy to zrobić.
Służy czas
0:00 - 23:59
Od poniedziałku do niedzieli
Często zadawane pytania:
P: Gdzie jest twoja fabryka?Czy możemy odwiedzić Twoją fabrykę?
Odp .: Nasza fabryka znajduje się w mieście Ningbo w prowincji Zhejiang w Chinach, 17 km od lotniska Ningbo.Serdecznie zapraszamy klientów do odwiedzenia naszej firmy i fabryki.
P: Czy możesz dodać nasze logo do swoich produktów?
Odp .: Tak, jeśli twoja ilość przekracza 50 sztuk.możemy dodać twoje logo na produktach.
P: Jak długi jest czas dostawy?
Odp.: generalnie jest to 1-2 dni, jeśli towary są w magazynie.lub będzie to 3-5 tygodni, jeśli towaru nie ma w magazynie, jest to zależne od ilości.
P: Czy dostarczasz próbki?
Odp .: Tak, możemy zaoferować próbkę za darmo, ale nie ponosimy kosztów transportu ekspresowego.
P: Jaki jest twój termin płatności i sposób płatności?
O: Płatność <= 2000 USD, 100% z góry.
Płatność> = 2000 USD, 30% T / T z góry, saldo przed wysyłką.Sposoby płatności to: T/T, Western Union, Paypal, Alipay.
P. Jaki jest sposób wysyłki?
Odp .: W przypadku małych paczek wybierzemy ekspres od drzwi do drzwi, współpracowaliśmy z UPS, DHL, FEDEX, TNT od ponad 10 lat, gwarantujemy, że koszt wysyłki, który oferujemy, będzie najkorzystniejszą ceną wśród tak wielu dostawców w Chinach.Wyślemy ci numer śledzenia, gdy go otrzymamy.
.
W przypadku dużych zamówień, drogą powietrzną lub morską za pośrednictwem spedytora jest dopuszczalne, jeśli nie masz spedytora w Chinach, znajdziemy dla Ciebie najbardziej opłacalny.
Gwarancja
Wszystkie produkty są objęte podstawową 3-miesięczną gwarancją sprzedawcy, jeśli produkt jest uszkodzony w ciągu 3 miesięcy, zaoferujemy wymianę bez dodatkowej ładowarki (w tym opłaty za wysyłkę) po otrzymaniu wadliwego produktu.
Jeśli przedmiot jest uszkodzony po 3 miesiącach, kupujący nadal może go odesłać, skontaktujemy się z dostawcami lub manufakturą w celu uzyskania gwarancji.Kupujący mogą być zmuszeni zapłacić opłatę za wysyłkę, aby ponownie wysłać wymieniony przedmiot.
