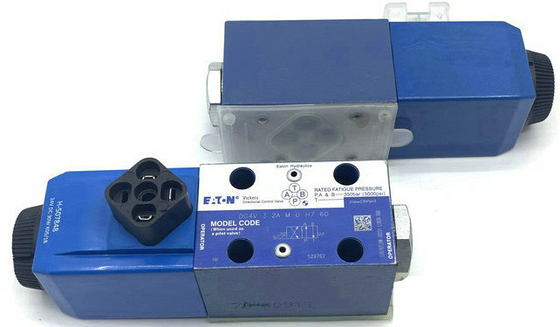

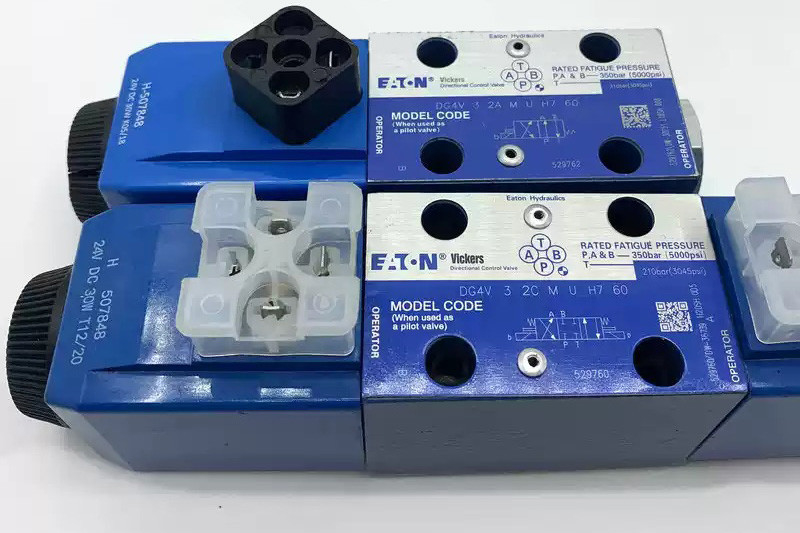

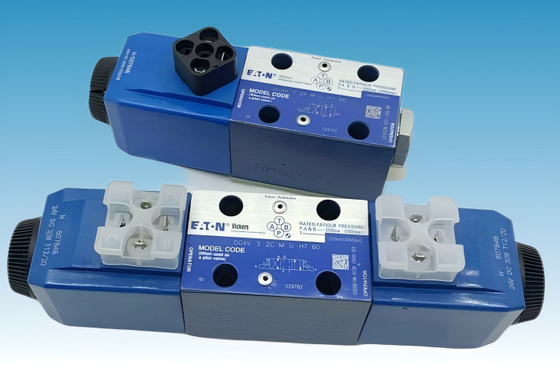

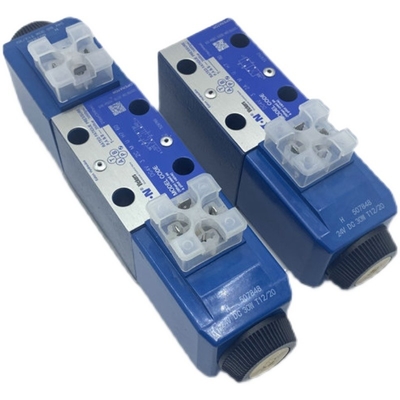

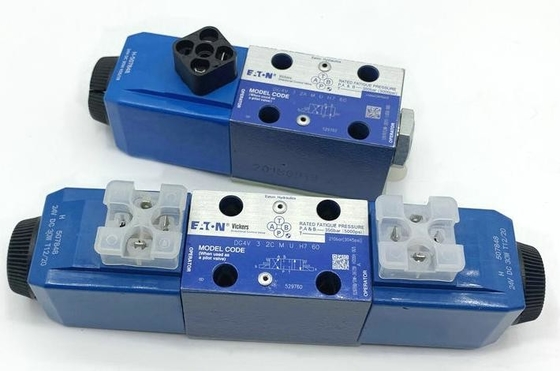

Name: EATON VICKERS Zawór kierunkowy napędzany żarówką hydrauliczną DG4-3V-60 ISO4401
Brand: FLY AUTOMATION
SKU: DG4V-3-2C-MU-H7-60 DG4V-3-2A-MU-H7-60 DG4V-3-8C-MU-H7-60 DG4V-3-2AL-MU-H7-60 DG4V-3-0B- MU-H7-60 DG4
Price: 45.00 USD
Availability: InStock

Dom Produkty Elementy układu hydraulicznego

EATON VICKERS Zawór kierunkowy napędzany żarówką hydrauliczną DG4-3V-60 ISO4401

EATON VICKERS Hydraulic Solenoid Operated Directional Valve DG4-3V-60 ISO4401

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny USA
Nazwa handlowa:	EATON VICKERS
Numer modelu:	DG4V-3-2C-MU-H7-60 DG4V-3-2A-MU-H7-60 DG4V-3-8C-MU-H7-60 DG4V-3-2AL-MU-H7-60 DG4V-3-0B- MU-H7-60 DG4

Zapłata:

Minimalne zamówienie:	1
Cena:	35-55USD
Szczegóły pakowania:	worki foliowe, pudła, kartony, palety
Czas dostawy:	3-12 dni roboczych
Zasady płatności:	T/T, Western Union, MoneyGram, PayPal
Możliwość Supply:	500 sztuk tygodniowo

Kontakt

Szczegółowy opis produktu

napięcie:	DC24V AC220V	Maksymalne ciśnienie:	350 barów
Materiał korpusu:	Stal węglowa	Typ zmiany:	Miękkie
Szpule:	Proporcjonalny	Wodoszczelny:	spełnia wymagania NEMA 4, w niektórych modelach aż do IP67
Opcje połączenia:	Osiem połączeń elektrycznych	Wzór montażu:	NFPA D03, CETOP 3, NG 6
Interfejs montażowy:	DIN 24340-A6, ISO 4401-AB-03-4-A, CETOP R35H 4.2-4-03
Podkreślić:	Wyniki badań , Wyrób z podkładek elektrycznych , DG4-3V-60

EATON VICKERS Walenek kierunkowy napędzany żarówką hydrauliczną DG4-3V-60 ISO4401

Kody zamówienia:
DG4V-3-2C-M-U-H7-60
DG4V-3-2A-M-U-H7-60
DG4V-3-8C-M-U-H7-60
DG4V-3-2AL-M-U-H7-60
DG4V-3-0B-M-U-H7-60
DG4V-3-6C-M-U-H7-60
DG4V-3-2N-M-U-H7-60
DG4V-3-0C-M-U-H7-60
DG4V-3-0A-M-U-H7-60
DG4V-3-7C-M-U-H7-60

EATON VICKERS Zawór kierunkowy napędzany żarówką hydrauliczną DG4-3V-60 ISO4401
Ogólny opis
1Zawory sterujące kierunkowym sterowaniem sterowanymi elektrodami słonecznymi służą do sterowania i zatrzymania przepływu w dowolnym punkcie układu hydraulicznego.
2Efektywne sterowanie większą mocą hydrauliczną bez zwiększania zużycia energii magnetycznej.
3.Oszczędność kosztów instalacji i powierzchni dzięki wyższemu stosunkowi mocy/wagi i wielkości.
4Elastyczność instalacji wynikająca z wyboru licznych kombinacji złączy magnetycznych i miejsc.
5. uszczelki Viton jako standardowe dla zdolności wielociałowej. uszczelki nitrylowe dostępne jako opcja modelu.
6. wyższa trwała wydajność maszyny i wyższy czas pracy ze względu na sprawdzoną trwałość i wytrzymałość,
przetestowane przez 20 milionów cykli.
7Węzły magnetyczne można szybko i łatwo zmienić bez wycieku z układu hydraulicznego.
8Kompaktna, opłacalna konstrukcja systemu w przypadku stosowania z zawodami i podplatami Eaton® SystemStakTM.

Dane operacyjne
Funkcja DG4V-3 DG4V-3S
Granice ciśnienia P, A i B 350 bar (5075 psi) 350 bar (5075 psi) 350 bar (5075 psi)

T port 210 barów (3045 psi) 100 barów (1450 psi) 210 barów (3045 psi)
Wskaźnik przepływu Zobacz dane o wydajności Zobacz dane o wydajności Zobacz dane o wydajności
Względny czynnik pracy ciągły; ED = 100% ciągły; ED = 100% ciągły; ED = 100%
Rodzaj zabezpieczenia: o pojemności nieprzekraczającej 10 W odpowiednio zamontowane	IEC 144 klasa IP65 IEC 144 klasa IP65 wtyczka
Owijanie cewki klasa H klasa H klasa H
Przewody ołowiowe (koliny typu F***) klasa H klasa H klasa H klasa H
Wykrycie cewki klasa F klasa F klasa F
Dopuszczalne wahania napięcia: Maksymalny Odniesienie do limitów temperatury Odniesienie do limitów temperatury Odniesienie do limitów temperatury
Minimalnie 90% nominalne 90% nominalne 90% nominalne
Typowy czas reakcji przy 100% woltów znamionowych, mierzony od zastosowania/odjęcia napięcia do pełnego przemieszczenia cewki cewki o ¥2C ¥ w:
Przepływ P-A, B-T 40 l/min (10,6 USgpm) 20 l/min (5,3 USgpm) 20 l/min (5,3 Usgpm)
Ciśnienie 175 bar (2537 psi) 175 bar (2537 psi) 175 bar (2527 PSI)
AC (~) o napięciu 15 ms 18 ms 18 ms
AC (~) odbijanie energii 23 ms 32 ms 32 ms
Prąd stały (=) o napięciu 45 ms 60 ms 60 ms
DC (=) odładowanie energii 28 ms 40 ms 40 ms
Zużycie energii, AC magnetyczna (dla cewek wymienionych w kod modelu).			Początkowe VA (RMS) ▲	Własność VA (RMS)	Początkowe VA (RMS) ▲	Własność VA (RMS)	Początkowe VA (RMS)	Własność VA (RMS)
Węzły pełnej mocy: Węgle podwójnej częstotliwości przy 280 61 280 61 N/A 50 Hz
Węzły podwójnej częstotliwości przy 300 58 300 58 N/A 60 HZ
Węzły o niskiej mocy, W przypadku, w którym: (Nie dostępne z ¥N ¥ Modele bez sprężyny)			Węzły o niskiej mocy nie nadaje się do użytku Zawory DG4V-3S.		170 37 N/A
Węzły podwójnej częstotliwości w 190 37 N/A 50 Hz
Węzły podwójnej częstotliwości w N/A 60 Hz
zużycie energii, Węzły pełnej mocy: 12 V, typ modelu G		Elektrodynamiki prądu stałego w napięciu nominalnym i 20 30W			C (68 F). 30 W	/	N/A
24 V, typ modelu H		30W			30 W	/	N/A
Węzły o niskiej mocy: 12 V, typ modelu GL		Węzły o niskiej mocy nie nadaje się do użytku z zaworami DG4V-3S.			/	18W	N/A
24 V, typ modelu HL					18W	/	N/A
24 V, cewka HM					8W	/	N/A
n W zastosowaniach, w których zawory mają pozostać pod ciśnieniem (włączone lub wyłączone) przy ciśnieniu powyżej 210 barów (3045 psi) bez częstego przełączania, zaleca się stosowanie wysokiej temperatury, w której włączone zawory są włączone do pracy. Model wydajności, DG4V-3.
▲ Pierwszy połowy cyklu; armatura całkowicie wciągnięta.

EATON VICKERS Zawór kierunkowy napędzany żarówką hydrauliczną DG4-3V-60 ISO4401
DG4V3-S/R - Zawory wysokiej i standardowej wydajności
1Minimalny spadek ciśnienia 2,5 bara przy 30 l/min.
2Zakres złączy cewkowych, w tym DIN, Deutsch, AMP i skrzynki końcowej.
3 Zakres napięć cewki i opcji zasilania.
4Do 80 l/min (21 USgpm) i do 40 l/min (10,5 USgpm) odpowiednio przy 350 bar (5000 psi).
5Oferuje projektantom możliwość wyboru optymalnego pakietu dla każdej aplikacji.
6. Międzynarodowy standardowy interfejs. Twarz montażowa zaworu jest zgodna z ISO 4401, rozmiarem 03 i jest zgodna z powiązanymi normami międzynarodowymi.
EATON VICKERS Zawór kierunkowy napędzany żarówką hydrauliczną DG4-3V-60 ISO4401

Maksymalne ciśnienie: 350 barów
Względne: ED=100%
Klasa ochrony: IP65
Owijanie cewki: klasa H
Przewód ołowiowy: klasa H
Kapsuła cewkowa: klasa F
Ciśnienie robocze: 175 barów
Moc cewki: 30W, 18W
