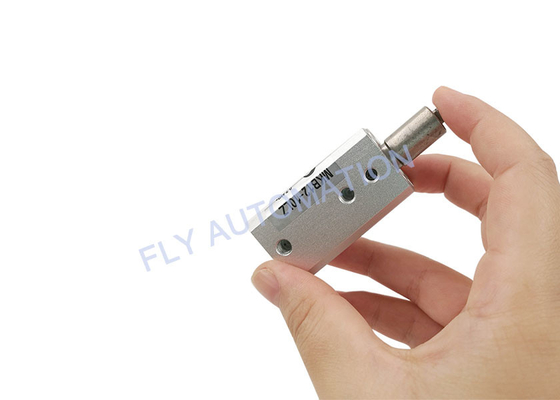

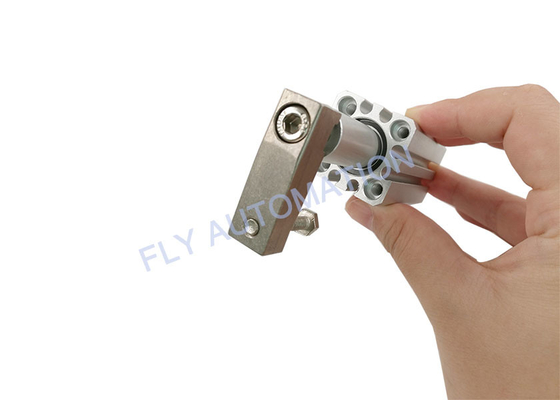

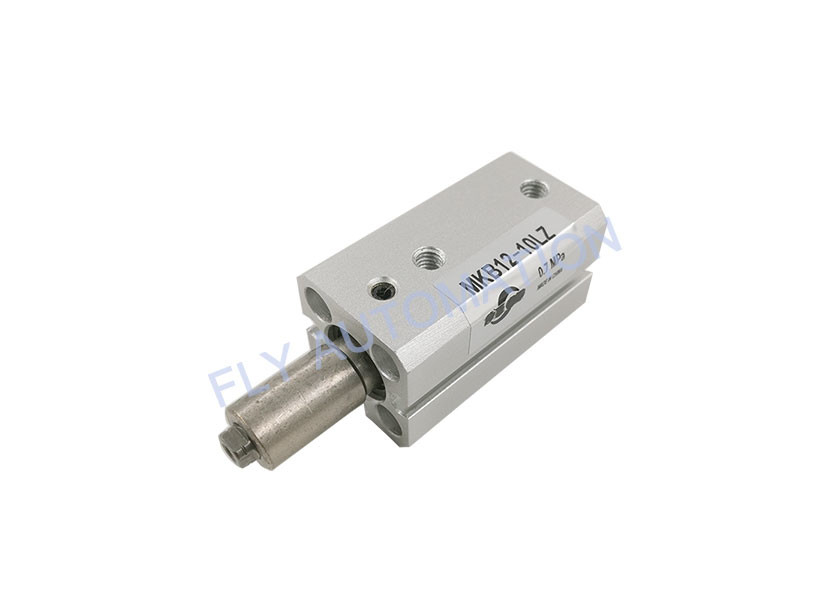

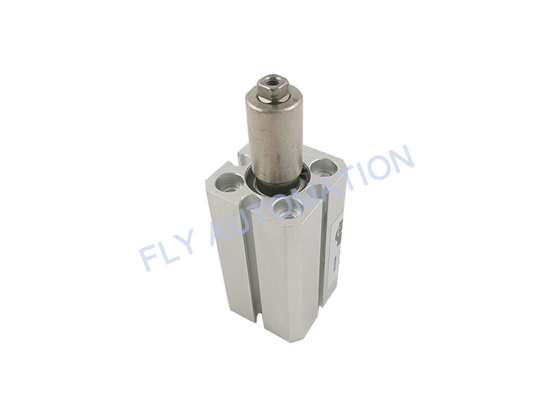

MKB12-10LZ Kompaktowy siłownik pneumatyczny dwustronnego działania SMC
Basic Properties
Trading Properties
| Akcja: | Dwustronnego działania | Płyn: | Powietrze |
|---|---|---|---|
| Dowód ciśnienia: | 1,5 MPa | Smarowanie: | Nie wymagane |
| Poduszka: | Gumowy zderzak | Prędkość tłoka: | 50 do 200 mm/s |
| Podkreślić | Kompaktowy siłownik pneumatyczny MKB12-10LZ,kompaktowy siłownik pneumatyczny SMC |
||
MKB12-10LZ Obrotowy siłownik zaciskowy Siłownik pneumatyczny pneumatyczny SMC dwustronnego działania
| Specyfikacje | ||||||||
| Rozmiar otworu (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 |
| Akcja | Dwustronnego działania | |||||||
| Kąt obrotu | 90° ±10° | |||||||
| Kierunek obrotu | Zgodnie z ruchem wskazówek zegara, przeciwnie do ruchu wskazówek zegara | |||||||
| Skok obrotowy (mm) | 7,5 | 9,5 | 15 | 19 | ||||
| Skok zacisku (mm) | 10, 20, 30 | 10, 20, 30, 50 | ||||||
| Teoretyczna siła docisku (N) | 40 | 75 | 100 | 185 | 300 | 525 | 825 | 1400 |
| Płyn | Powietrze | |||||||
| Dowód ciśnienia | 1,5 MPa | |||||||
| Zakres ciśnienia roboczego | 0,1 do 1 MPa | 0,1 do 0,6 MPa |
||||||
| Temperatura otoczenia i płynu | Bez automatycznego przełącznika: –10 do 70°C (bez zamrażania) Z automatycznym przełącznikiem: –10 do 60°C (bez zamrażania) |
|||||||
| Smarowanie | Bez smarowania | |||||||
| Rozmiar portu orurowania | M5 x 0,8 | Rc1/8, NPT1/8 G1/8 |
Rc1/4, NPT1/4 G1/4 |
|||||
| Montowanie | Otwór przelotowy/Oba końce gwintowane wspólne, Kołnierz czołowy | |||||||
| Poduszka | Gumowy zderzak | |||||||
| Tolerancja długości skoku | +0,6 –0,4 |
|||||||
| Prędkość tłoka Uwaga 5) | 50 do 200 mm/s | |||||||
| Dokładność bez rotacji (część zaciskowa) | ±1,4° | ±1,2° | ±0.9° | ±0,7° | ||||
| Wydajność teoretyczna | |||||||
| Rozmiar otworu (mm) |
Rozmiar pręta (mm) |
Operacyjny kierunek |
Obszar tłoka (cm2) |
Ciśnienie robocze (MPa) | |||
| 0,3 | 0,5 | 0,7 | 1,0 | ||||
| 12 | 6 | r | 0,8 | 24 | 40 | 56 | 80 |
| h | 1,1 | 33 | 55 | 77 | 110 | ||
| 16 | 8 | r | 1,5 | 45 | 75 | 105 | 150 |
| h | 2 | 60 | 100 | 140 | 200 | ||
| 20 | 12 | r | 2 | 60,8 | 100 | 139 | 200 |
| h | 3.1 | 90,2 | 149 | 208 | 298 | ||
| 25 | 12 | r | 3,8 | 112 | 185 | 258 | 370 |
| h | 4,9 | 149 | 245 | 341 | 490 | ||
| 32 | 16 | r | 6 | 182 | 300 | 418 | 600 |
| h | 8 | 243 | 400 | 557 | 800 | ||
| 40 | 16 | r | 10,6 | 319 | 525 | 731 | 1050 |
| h | 12,6 | 380 | 625 | 870 | 1250 | ||
| 50 | 20 | r | 16,5 | 502 | 825 | 1149 | 1648 |
| h | 19,6 | 596 | 980 | 1365 | 1961 | ||
| 63 | 20 | r | 28 | 851 | 1400 | 1950 | 2801 |
| h | 31,2 | 948 | 1560 | 2172 | 3121 | ||
