Miejsce pochodzenia: | CHINY |
Nazwa handlowa: | FLY |
Orzecznictwo: | CE |

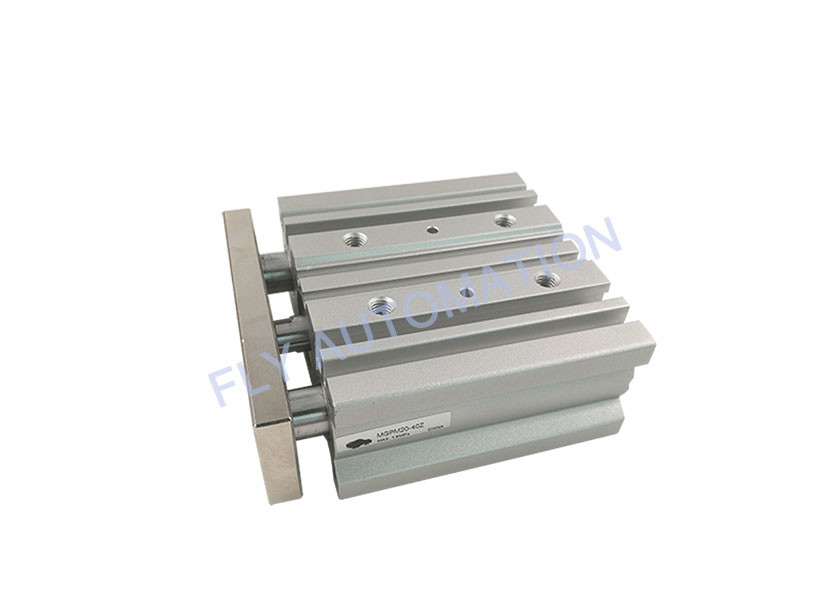

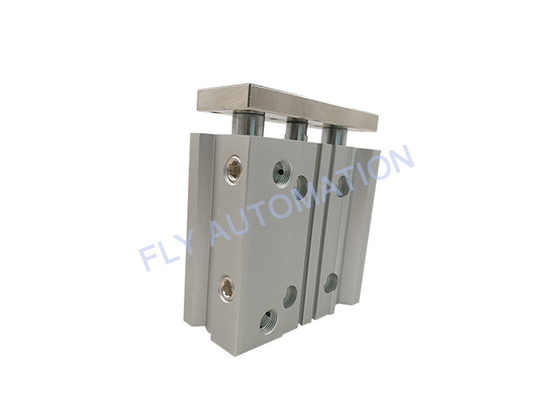

Numer modelu: | MGPM20-40Z |
Minimalne zamówienie: | 1 szt. |
---|---|
Cena: | Negotiation |

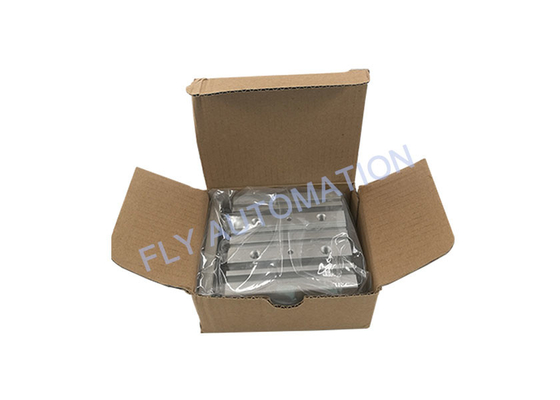

Szczegóły pakowania: | Plastikowe torby, pudełka, kartony, palety lub jako wymaganie klienta |
Czas dostawy: | 1-7 dni roboczych |
Zasady płatności: | Western Union, T/T, L/C, Paypal, karta kredytowa |
Możliwość Supply: | 1000 sztuk na 10 dni roboczych |
Akcja: | Dwustronnego działania | Płyn: | Powietrze |
---|---|---|---|
Dowód ciśnienia: | 1,5 MPa | Maksymalne ciśnienie robocze: | 1,0 mpa |
Temperatura otoczenia i płynu: | –10 do 60°C (bez zamrażania) | Smarowanie: | Bez smarowania |
High Light: | Siłownik pneumatyczny dwustronnego działania MGPM20-40Z,Siłownik pneumatyczny dwustronnego działania SMC,Siłownik pneumatyczny SMC MGPM20-40Z |
Specyfikacje | |||||
Akcja | Dwustronnego działania | ||||
Płyn | Powietrze | ||||
Dowód ciśnienia | 1,5 MPa | ||||
Maks.ciśnienie operacyjne | 1,0 MPa | ||||
Minimalne ciśnienie robocze | ø12, ø16 | 0,12 MPa | |||
ø20 do ø100 | 0,1 MPa | ||||
Temperatura otoczenia i płynu | -10 do 60 ℃ (bez zamrażania) | ||||
Prędkość tłoka | ø12 do ø63 | 50 do 500 mm/s | |||
ø80, ø100 | 50 do 400 mm/s | ||||
Poduszka | Gumowe zderzaki na obu końcach | ||||
Smarowanie | Bez smarowania | ||||
Tolerancja długości skoku |
+1,5 mm 0 |
Skok standardowy | |||||||
Rozmiar otworu (mm) | Skok standardowy (mm) | ||||||
12, 16 | 10, 20, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250 | ||||||
20, 25 | 20, 30, 40, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400 | ||||||
32 do 100 | 25, 50, 75, 100, 125, 150, 175, 200, 250, 300, 350, 400 |
Montowanie
Ostrzeżenie
1. Nigdy nie wkładaj rąk ani palców między talerz a korpus.Zachowaj szczególną ostrożność, aby dłonie lub palce nie zaplątały się w szczelinę między korpusem cylindra a płytą, gdy podawane jest powietrze.
Ostrożność
1. Używaj cylindrów w zakresie prędkości tłoka.
Dla tego cylindra jest ustawiona kryza, ale prędkość tłoka może przekroczyć zakres roboczy, jeśli regulator prędkości nie jest używany.Używanie siłownika poza zakresem prędkości roboczych może spowodować uszkodzenie siłownika i skrócenie żywotności.Dostosuj prędkość, instalując regulator prędkości i używaj siłownika w ograniczonym zakresie.
2. Zwróć uwagę na prędkość roboczą, gdy produkt jest zamontowany pionowo.
Podczas używania produktu w kierunku pionowym, jeśli współczynnik obciążenia jest duży, prędkość robocza może być większa niż prędkość sterowania regulatorem prędkości (tj. Szybkie wysuwanie).W takich przypadkach zaleca się użycie podwójnego regulatora prędkości.
3. Nie zarysować ani nie dłubać ślizgającej się części tłoczyska i drążka prowadzącego.
Uszkodzone uszczelki itp. spowodują wyciek lub awarię.
4. Nie wgniatać ani nie zarysować powierzchni montażowej korpusu i płyty.
Nie można zachować płaskości powierzchni montażowej, co spowodowałoby wzrost oporów ślizgowych.
5. Upewnij się, że powierzchnia montażowa cylindra ma płaskość 0,05 mm lub mniej.
Jeśli płaskość przedmiotów obrabianych i wsporników zamontowanych na płycie nie jest odpowiednia, opór ślizgowy może wzrosnąć.Jeśli trudno jest utrzymać płaskość 0,05 lub mniejszą, należy umieścić cienką podkładkę (przygotowaną przez użytkownika) między płytą a powierzchnią mocowania przedmiotu obrabianego, aby zapobiec zwiększeniu oporu ślizgowego.
