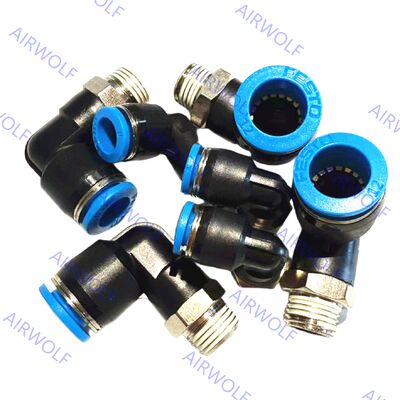

QSL-1/8-4 QSL-1/8-4-100 QSL-1/8-6 QSL-1/8-6-100 Festo QSL Serii L-formatowe urządzenia wciskowe
Festo serii QSL L-form Push-in Fitting został zaprojektowany dla maksymalnej wydajności instalacji w systemach pneumatycznych.połączenie i uwolnienie rur bez narzędzia, znacząco skracając czas montażu i konserwacji.i kluczową zaletą jest to, że dopasowanie może być obracanie do dowolnej orientacji po montażu dla optymalnego wyrównania bez obciążenia rurTo połączenie szybkiej instalacji i elastycznego ustawienia sprawia, że jest doskonałym wyborem do uproszczenia złożonych układów pneumatycznych i zwiększenia ogólnej wydajności przepływu pracy.
Kody zamówienia:
| Kod pozycji |
Połączenie portu1 |
Połączenie portu2 |
Część nr. |
Ilość opakowania |
| QSL-1/8-4 |
Przędza męska R1/8 |
OD rur: 4 mm |
153045 |
10 |
| QSL-1/8-4-100 |
Przędza męska R1/8 |
OD rur: 4 mm |
130728 |
100 |
| QSL-1/8-6 |
Przędza męska R1/8 |
OD rur: 6 mm |
153046 |
10 |
| QSL-1/8-6-100 |
Przędza męska R1/8 |
OD rur: 6 mm |
130729 |
100 |
Arkusz danych:
| Ogólne dane techniczne |
| Połączenie pneumatyczne, port 1 |
Przędza męska M5 |
Przędza męska G1/8 |
Przędza męska G1/4 |
Przędza męska G3/8 |
Przędza męska G1/2 |
Przędza męska G3/4 |
| Projekt |
Zasada "push-pull" |
| Pozycja montażu |
opcjonalnie |
| Rodzaj uszczelnienia na śruby |
Pierścień uszczelniający |
| Moment obrotowy nominalny |
1.2 Nm |
5.4 Nm |
9 Nm |
150,5 Nm |
26 Nm |
20 Nm |
| Tolerancja nominalnego momentu przycisku |
± 20% |
| Wielkość nominalna |
10,8... 2,4 mm |
2.6... 6 mm |
3.1... 8,5 mm |
4.2... 11 mm |
6.4... 13 mm |
20 mm |
| Głębokość włożenia rur 1) |
14.9... 17 mm |
14.9... 20,7 mm |
17... 23,4 mm |
18.1... 24,8 mm |
23.3... 24,8 mm |
270,54 mm |
| Waga produktu |
8... 13 g |
7.7... 31 g |
13... 48 g |
20... 97 g |
33... 158 g |
91.2 g |
1) Wskazane głębokości wprowadzenia rur są wartościami odniesienia i mogą się nieznacznie różnić w zależności od typu.
| Ogólne dane techniczne |
| Połączenie pneumatyczne, port 1 |
Przędza męska R1/8 |
Przędza męska R1/4 |
Przędza męska R3/8 |
Przędza męska R1/2 |
| Projekt |
Zasada "push-pull" |
| Pozycja montażu |
opcjonalnie |
| Rodzaj uszczelnienia na śruby |
Powierzchnia |
| Wielkość nominalna |
2.4... 6 mm |
20,8... 8,5 mm |
4.2... 11 mm |
6.3... 13 mm |
| Głębokość włożenia rur 1) |
11.6... 20,7 mm |
11.9... 23,4 mm |
17... 24,8 mm |
20.2... 24,8 mm |
1) Wskazane głębokości wprowadzenia rur są wartościami odniesienia i mogą się nieznacznie różnić w zależności od typu.
| Ogólne dane techniczne |
| Połączenie pneumatyczne, port 1 |
Włókna żółte G1/8 |
Włókna włókiennicze |
Włókna żółte |
Włókna żółte G1/2 |
| Projekt |
Zasada "push-pull" |
| Pozycja montażu |
opcjonalnie |
| Rodzaj uszczelnienia na śruby |
Powierzchnia |
| Wielkość nominalna |
2.8... 7 mm |
3... 11 mm |
5... 11 mm |
11... 15 mm |
| Ogólne dane techniczne |
| Połączenie pneumatyczne, port 1 |
Wciśnięty rękaw Ø 4 mm |
Wciśnięty rękaw Ø 6 mm |
Wciśnięty rękaw Ø 8 mm |
Wciśnięty rękaw Ø 10 mm |
Wciśnięty rękaw Ø 12 mm |
Wstrzykiwacz do wciskania Ø 16 mm |
| Projekt |
Zasada "push-pull" |
| Pozycja montażu |
opcjonalnie |
| Wielkość nominalna |
20,5 mm |
2.3... 4 mm |
2.3... 6 mm |
30,8... 7,5 mm |
3.7... 9 mm |
7.8... 11 mm |
| Połączenie pneumatyczne, port 1 |
W przypadku rur o średnicy zewnętrznej 4 mm |
Do rur o zewnętrznej średnicy 6 mm |
Do rur o zewnętrznej średnicy 8 mm |
Do rur o średnicy zewnętrznej 10 mm |
Do rur o zewnętrznej średnicy 12 mm |
W przypadku rur o średnicy zewnętrznej 16 mm |
| Projekt |
Zasada "push-pull" |
| Pozycja montażu |
opcjonalnie |
| Rodzaj uszczelnienia na śruby |
/ |
Powierzchnia |
| Wielkość nominalna |
20,8 mm |
2.8- Nie.40,3 mm |
2.8...7 mm |
4.3...9 mm |
6.2...11 mm |
13 mm |
| Połączenie pneumatyczne, wrota 2 |
Do rur o zewnętrznej średnicy 4 mm |
Do rur o zewnętrznej średnicy 6 mm |
Do rur o zewnętrznej średnicy 8 mm |
Do rur o zewnętrznej średnicy 10 mm |
Do rur o zewnętrznej średnicy 12 mm |
Do rur o zewnętrznej średnicy 16 mm |
Do rur o zewnętrznej średnicy 22 mm |
| Głębokość włożenia rur 1) |
140,9 mm |
17 mm |
18.2 mm |
200,7 mm |
230,3 mm |
240,8 mm |
270,54 mm |
1) Wskazane głębokości wprowadzenia rur są wartościami odniesienia i mogą się nieznacznie różnić w zależności od typu.
Warunki eksploatacji i środowiska:
| Ciśnienie robocze całego zakresu temperatur |
- 0,95... 6 barów |
| Ciśnienie robocze zależne od temperatury |
- 0,95... 14 barów |
| Uwaga dotycząca ciśnienia roboczego |
Woda: maksymalnie 0,6 MPa przy maksymalnie 50°C |
| Środek pracy |
Powietrze sprężone zgodnie z normą ISO 8573-1:2010 [7:-:-]
Woda (płynna, bez lodu) |
| Uwaga dotycząca środka eksploatacyjnego i pilotażowego |
Możliwe działanie smarowane
Woda: Wątki G możliwe tylko z pierścieniem uszczelniającym typu OL jako dodatkowym akcesorium |
| Temperatura otoczenia |
-10... 80°C |
| Klasa odporności na korozję CRC 1) |
1 - Niskie naprężenie korozyjne |
| Klasyfikacja morska |
Zobacz świadectwo |
1) Więcej informacji www.festo.com/x/topic/kbk
Materiały:
| Materiał obudowy |
Aluminium anodowane, mosiądz, niklowane, PBT |
| Pierścień uwalniający materiał |
POM |
| Kolor pierścienia uwolnienia |
Niebieski |
| Materiał uszczelnienia rur |
NBR |
| Materiał składowy zacisków rur |
Włókiennicze |
| Uwaga dotycząca materiałów |
Zgodność z RoHS |
| Owoc materiału |
Pozostałe włókna, z włókien włókienniczych |
| Materiał śruby pustkowej |
Pozostałe włókna, z włókien włókienniczych |
| Odpowiedniość pomieszczeń czystych, mierzona zgodnie z normą ISO 1464414 1) |
Klasa 4 zgodnie z normą ISO 14644-1Element zainstalowany statycznie, bez możliwości znaczącej oceny zgodnie z normą ISO 14644-1 |
1) W odniesieniu do wkładek wciskowych QSH i wtyczek odciskowych QSC-...H, nie jest możliwa znacząca ocena zgodnie z normą ISO 14644-1 (składniki zainstalowane statycznie)
Wymiary:
