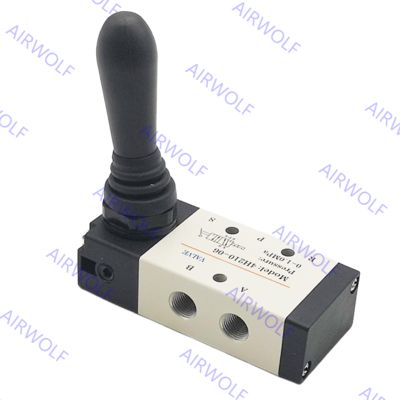

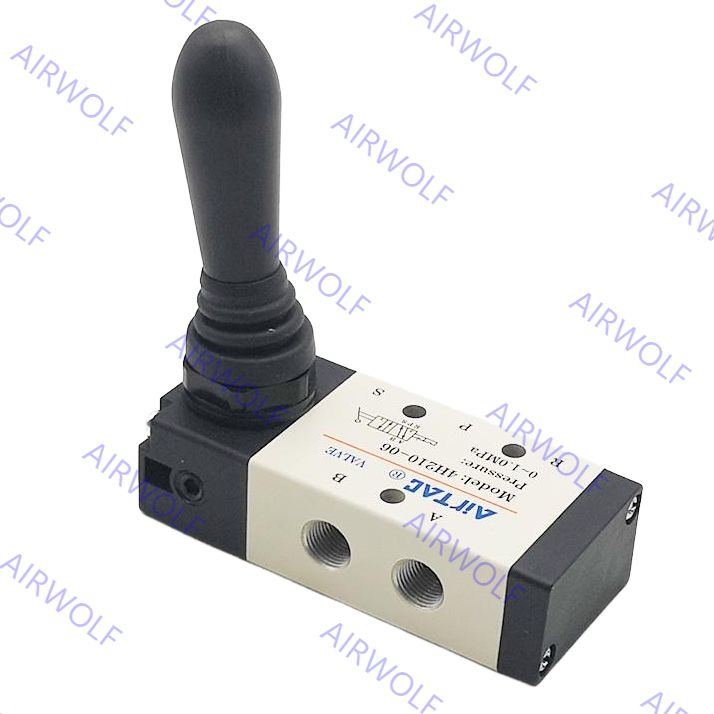

4HA210-06/08, 4HA230C-06/08, 4HA230E-06/08 AIRTAC Seria 4H 5/2-drogowy, 5/3-drogowy zawór dźwigniowy ręczny 1/8", 1/4"
Cechy produktu:
1. Obsługa ręczna, płynne działanie oraz dokładna i niezawodna orientacja.
2. Konstrukcja kolumny przesuwnej ma dobrą szczelność i jest lekka oraz łatwa w montażu i demontażu.
3. Otwór wewnętrzny przyjmuje specjalną technologię przetwarzania, która ma małe tarcie ścierne i długą żywotność.
4. Nie ma potrzeby dodawania oleju do smarowania.
5. Montaż panelowy ułatwia instalację i zastosowanie.
Kody zamówień:
| Kod produktu |
Rozmiar portu |
Pozycje |
Typ zaworu |
| 4HA210-06 |
1/8" |
5/2-drogowy |
Typ podstawowy |
| 4HA210-08 |
1/4" |
5/2-drogowy |
Typ podstawowy |
| 4HA230C-06 |
1/8" |
5/3-drogowy |
Zamknięty środek |
| 4HA230E-06 |
1/8" |
5/3-drogowy |
Środek wydechowy |
| 4HA230C-08 |
1/4" |
5/3-drogowy |
Zamknięty środek |
| 4HA230E-08 |
1/4" |
5/3-drogowy |
Środek wydechowy |
Specyfikacja:
| Model |
210-06 |
230-06 |
210-08 |
230-08 |
| Medium |
Powietrze (do filtrowania przez filtr 40 μm) |
| Obsługa |
Ręczne sterowanie typu bezpośredniego działania) |
| Rozmiar portu[Uwaga 1] |
Wejście=Wyjście=Wydech=1/8" |
Wejście=Wyjście=1/4"；
Wydech=1/8" |
Rozmiar otworu (Cv)
[Uwaga 3] |
4H210-08:17,0 mm²(Cv=1,0)
4H230C-08:13,6 mm²(Cv=0,8) |
| Typ zaworu |
5/2-drogowy |
5/3-drogowy |
5/2-drogowy |
5/3-drogowy |
| Smarowanie [Uwaga 2] |
Niewymagane |
| Zakres ciśnień |
0~1,0 MPa (0~145 psi) |
| Ciśnienie próbne |
1,5 MPa (215 psi) |
| Temperatura |
-20~70℃ |
| Materiał korpusu |
Stop aluminium |
| Kąt działania |
±15° |
±8,5° |
±15° |
±8,5° |
[Uwaga 1] Dostępne są gwinty PT, gwinty G i gwinty NPT;
[Uwaga 2] Po użyciu powietrza smarowanego należy kontynuować stosowanie tego samego medium, aby zoptymalizować żywotność zaworu. Zaleca się stosowanie smaru ISo VG32 lub oleju o tej samej klasie.
[Uwaga 3] Równoważny otwór S i Cv są obliczane na podstawie danych dotyczących natężenia przepływu.
Wykres przepływu:
Struktura:
Wymiary:
Instalacja:
Standardy jakości:
Firma dla produktów to fabrycznie nowe, oryginalne produkty, bez produktów używanych i odnowionych, lub pozostawić rekompensatę dziesięć i zwrócić pełną kwotę, ale kupujący z powodu naszego zakupu błędu modelu nie ponosi odpowiedzialności za zwroty, inny ze sprzedaży produktów firmy cieszy się roczną gwarancją jakości od daty wysyłki, zgodnie z oryginalnymi standardami jakości, w okresie gwarancji z problemami z produktem, wymagają potwierdzenia testów przez producenta, dostawca ma zostać rozwiązany, strona popytu z powodu przechowywania, użytkowania, słabej konserwacji spowodowanej przez produkt niskiej jakości i nie zgłaszać sprzeciwów.
Próbki:
Możesz wysłać próbkę, aby dostosować produkty, mamy wielu inżynierów, którzy mogą w tym pomóc; Jeśli chcesz produkt mój, ale nie jesteś pewien, czy to jest to, czego chcesz, możesz poprosić o próbkę ode mnie, będzie bezpłatna.
Serwis posprzedażny:
Możemy zapewnić szereg usług posprzedażnych, takich jak wprowadzenie produktu, montaż, debugowanie, wsparcie techniczne i tak dalej.
Przewaga konkurencyjna:
| Cechy naszego produktu: |
Nasze gwarancje usług: |
| 1) Konkurencyjna cena |
1) Szybka reakcja (Odpowiedź w ciągu 24 godzin) |
| 2) Dobra jakość |
2) Bezpłatne próbki (Klient płaci za koszty dostawy) |
| 3) Profesjonalne opakowanie |
3) 1 rok gwarancji |
| 4) Produkcja zgodnie z instrukcją Klientów |
4) Zdjęcia/filmy są dostępne podczas produkcji. |
| 5) Brak opóźnienia w wysyłce |
5) Kontrola załadunku i wysyłanie zdjęć załadunku przed wysyłką. |
