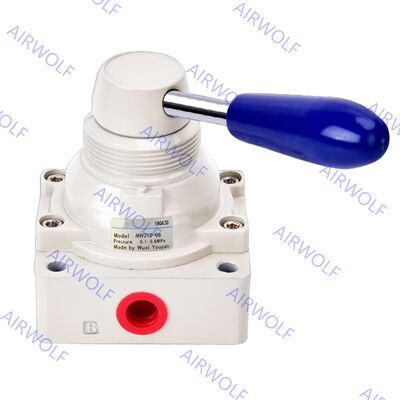

4HV230-08SL, 4HV330-08SL, 4HV330-10SL, 4HV330-15SL AIRTAC Seria 4HV Zawór dźwigniowy 4/3 drożny 1/4", 3/8", 1/2"
W zastosowaniach zawory serii 4HV&4HVL są wszechstronnymi komponentami dla różnych scenariuszy automatyzacji przemysłowej, w tym sterowania maszynami, urządzeń pakujących i systemów transportu materiałów. Ich ręczna obsługa jest idealna w sytuacjach wymagających bezpośredniej kontroli człowieka do testowania, konfiguracji, konserwacji lub jako zabezpieczenie. Wytyczne dotyczące instalacji podkreślają sprawdzanie pod kątem uszkodzeń transportowych, zapewnienie prawidłowego kierunku przepływu powietrza oraz używanie czystego, suchego powietrza w celu uniknięcia problemów. Konstrukcja zaworów, która obejmuje opcje dla różnych typów gwintów (Rc/PT, NPT) i dostępność funkcji blokowania w niektórych modelach, zapewnia elastyczność dla integratorów systemów. Oferując niezawodne, natychmiastowe sterowanie siłownikami pneumatycznymi, te ręczne zawory dźwigniowe zwiększają bezpieczeństwo i wydajność operacyjną, przyczyniając się do ogólnej niezawodności systemu pneumatycznego.
Kody zamówień:
| Typ |
Rozmiar portu |
Pozycje |
Uwaga |
Instalacja |
| 4HV230-08SL |
1/4" |
4/3 drożny |
Z blokadą |
Instalacja panelowa |
| 4HV330-08SL |
1/4" |
4/3 drożny |
Z blokadą |
Instalacja panelowa |
| 4HV330-10SL |
3/8" |
4/3 drożny |
Z blokadą |
Instalacja panelowa |
| 4HV330-15SL |
1/2" |
4/3 drożny |
Z blokadą |
Instalacja panelowa |
Symbol:
Specyfikacja:
| Model |
4HV2□□
-08(L) |
4HV3□□
-08(L) |
4HV3□□
-10(L) |
| Medium |
Powietrze (do filtrowania przez filtr 40 μm) |
| Obsługa |
Ręczne sterowanie typu bezpośredniego działania |
| Rozmiar portu [Uwaga 1] |
1/4" |
1/4" |
3/8" |
| Rozmiar otworu |
16.0mm²
(Cv=0.89) |
30.0mm²
(Cv=1.67) |
33.0mm²
(Cv=1.83) |
| Typ zaworu |
4/2 drożny, 4/3 drożny |
| Smarowanie |
Nie wymagane |
| Zakres ciśnień |
0~1.0MPa(0~145psi) |
| Ciśnienie próbne |
1.5MPa(215psi) |
| Temperatura |
-20~70℃ |
| Kąt działania |
90°(4/3 drożny: 45°) |
[Uwaga 1] Dostępne są gwinty PT, gwinty G i gwinty NPT.
Wykres przepływu:
Struktura:
Wymiary:
Standardy jakości:
