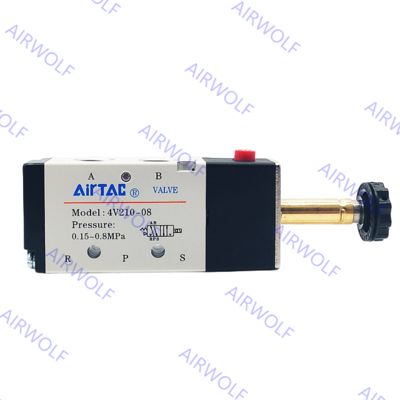

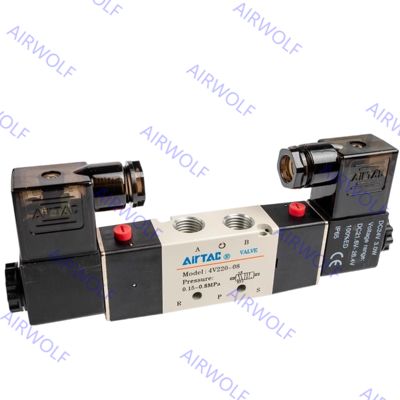

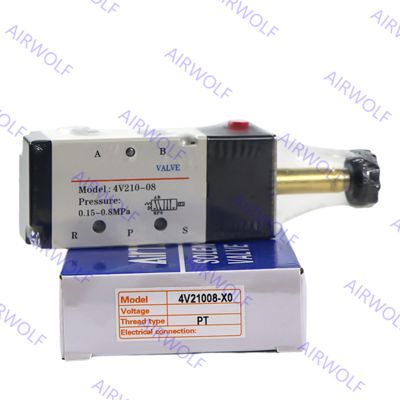

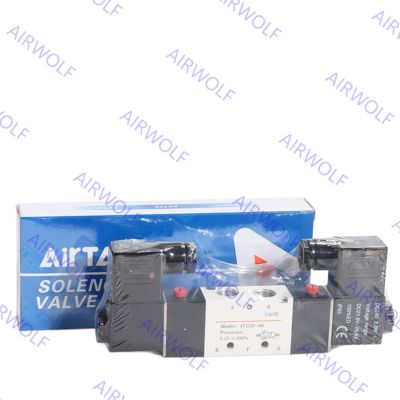

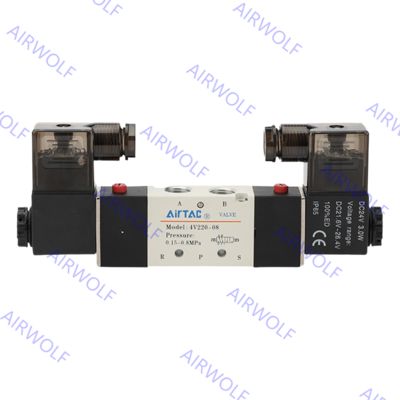

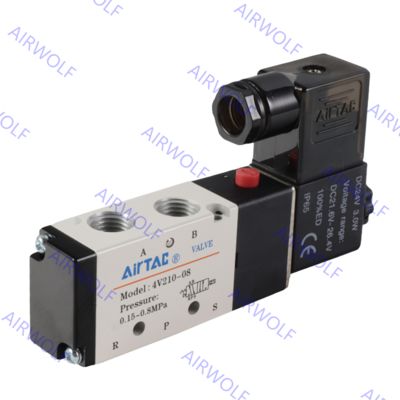

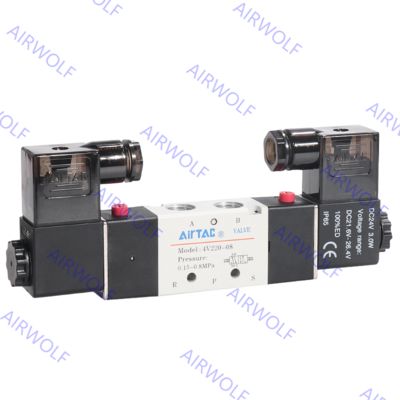

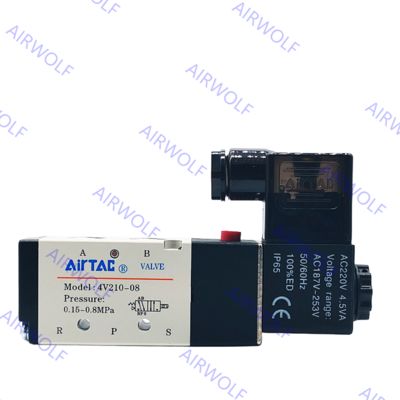

4V210-06/08, 4V220-06/08 AIRTAC 4V200 serii 5/2 kierunek elektryczny zawór magnetyczny 1/8" 1/4"
Charakterystyka:
1.Stosunek zorientowany na pilota: pilota wewnętrznego lub pilota zewnętrznego.
2.Konstrukcja w trybie kolumny przesuwanej: dobra szczelność i wrażliwość.
3.Trzy pozycje zawory magnetyczne mają trzy rodzaje funkcji centralnych do wyboru.
4. Podwójne zawory magnetyczne mają funkcję pamięci.
5Wnętrze otworu wykorzystuje specjalną technologię obróbki, która ma niewielkie tarcie, niskie ciśnienie wyjściowe i długą żywotność.
6Nie trzeba dodawać oleju do smarowania.
7Jest dostępny do tworzenia zintegrowanej grupy zaworu z podstawą w celu zaoszczędzenia miejsca instalacji.
8Przyłączone urządzenia ręczne są wyposażone, aby ułatwić instalację i debugowanie.
9- Kilka standardowych poziomów napięcia jest opcjonalnych.
Kody zamówienia:
| Rodzaj |
Wielkość portu |
Pozycje |
Rodzaj zaworu |
| 4V210-06 |
1/8" |
5/2 sposób |
Jednorazowy solenoid |
| 4V220-06 |
1/8" |
5/2 sposób |
Podwójny solenoid |
| 4V210-08 |
1/4" |
5/2 sposób |
Jednorazowy solenoid |
| 4V220-08 |
1/4" |
5/2 sposób |
Podwójny solenoid |
Symbol:
Specyfikacja:
| Model |
4V210-06
4V220-06 |
4V210-08
4V220-08 |
| Płyn |
Powietrze (przefiltrowane za pomocą elementu filtracyjnego o długości 40 μm) |
| Aktorstwo |
Pilot wewnętrzny lub pilot zewnętrzny |
| Wielkość portu [Uwaga 1] |
In=Out=Exhaust=1/8" |
Wejście=wyjście=1/4" Wyjście=1/8" |
Wielkość otworu ((Cv)
[Uwaga 4] |
4V210-08,4V220-08:17.0mm2 ((Cv=1.0)
4V230C-08:130,6 mm2 ((Cv=0,8) |
| Rodzaj zaworu |
5 pozycja portu 2 |
5 pozycja portu 2 |
| Ciśnienie pracy |
0.15~0.8MPa ((21~114psi) |
| Ciśnienie zabezpieczające |
1.2MPa ((175psi) |
| Temperatura |
-20~70°C |
| Materiał nadwozia |
Stopy aluminium |
| [Uwaga 2] |
Nie wymagane |
| Maksymalna częstotliwość [Uwaga 3] |
5 cykli/sek |
5 cykli/sek |
| Masa (g) |
4V210-06:220
4V220-06:320 |
4V210-08:220
4V220-08:320 |
[Uwaga 1] Dostępne są nici PT, G i NPT.
[Uwaga 2] Po zastosowaniu powietrza smarowanego należy kontynuować stosowanie tego samego środka, aby zoptymalizować żywotność zaworu.
[Uwaga3] Maksymalna częstotliwość uruchamiania jest w stanie bezobciążenia.
[Uwaga 4] Równoważne otwory S i Cv są obliczane na podstawie danych przepływu.
Specyfikacja cewki:
| Pozycja |
Specyfikacja |
| Napięcie standardowe |
AC220V |
AC110V |
AC24V |
DC24V |
DC12V |
| Zakres napięcia |
Prąd prądowy: ±15% prądu stałego: ±10% |
| Zużycie energii |
4.5VA |
4.5VA |
5.0VA |
3.0W |
2.5W |
| Ochrona |
Wymagania w zakresie bezpieczeństwa |
| Klasyfikacja temperatury |
Klasa B |
| Wprowadzenie elektryczne |
Terminal, Grommet. |
| Czas aktywacji |
00,05 sekundy i poniżej |
Diagram przepływu:
Struktura:
Wymiary:
Standardy jakości:
Firma dla produktów są nowe oryginalne produkty, nie używane i wyremontowane produkty, lub zostawić rekompensaty dziesięć i zwrócić pełną kwotę,ale kupujący z powodu naszego zakupu błędu modelu nie ponosi odpowiedzialności za zwrot, inne sprzedawane przez firmę produkty korzystają z jednego roku od daty wysyłki gwarancji jakości, zgodnie z oryginalnymi normami jakości, w okresie gwarancji z problemami produktu,potrzeba badań potwierdzających przez producenta , dostawcy do rozwiązania, strona popytu z powodu magazynowania, używania, złej konserwacji spowodowanej przez produkt o niższej jakości, i nie wywoływać zastrzeżeń.
Próbki:
Możesz wysłać próbkę, aby dostosować produkty, mamy wielu inżynierów może pomóc; Jeśli chcesz mój produkt, ale nie jesteś pewien, czy to jest to, co chcesz, więc możesz poprosić o próbkę ode mnie,Będzie za darmo..
Usługa posprzedażna:
Możemy zapewnić szereg usług posprzedażowych, takich jak wprowadzenie produktu, montaż, debugowanie, wsparcie techniczne i tak dalej.
Zalety konkurencyjne:
| Nasze cechy produktu: |
Gwarancja naszych usług: |
| 1) Konkurencyjna cena |
1) Szybka reakcja (odpowiedź w ciągu 24 godzin) |
| 2) Dobra jakość |
2) Bezpłatne próbki (Klient płaci za koszty dostawy) |
| 3) Profesjonalne opakowanie |
3) 1 rok gwarancji |
| 4) Produkcja zgodnie z instrukcją klienta |
4) Zdjęcia/wideo są dostępne podczas produkcji. |
| 5) Brak opóźnień w wysyłce |
5) Kontrola załadunku i przesyłanie zdjęć załadunku przed wysyłką. |
