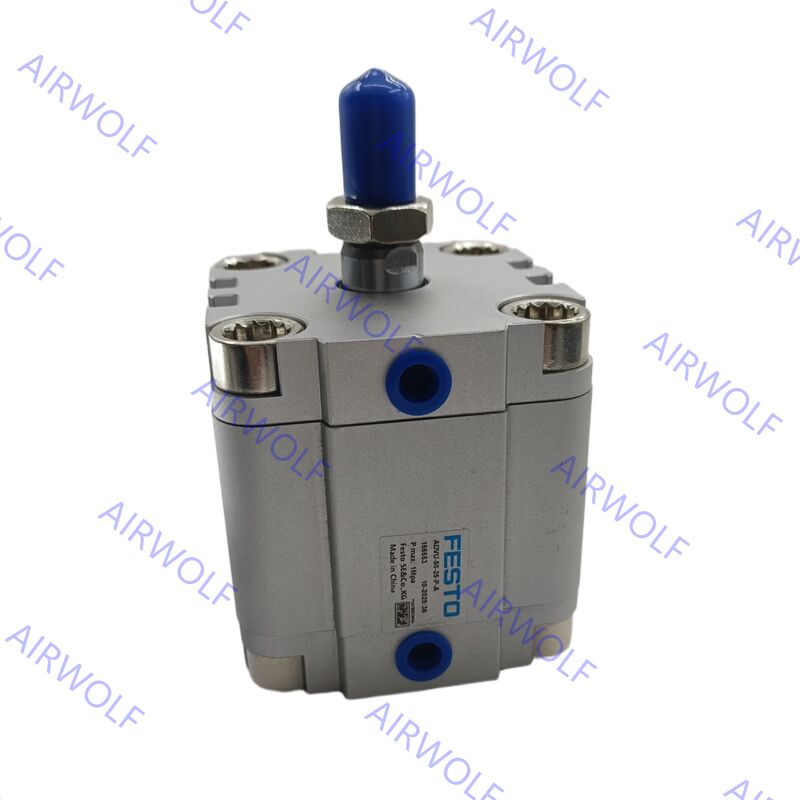

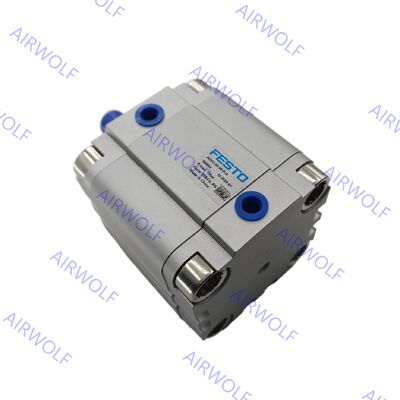

ADVU-100-10-P-A ADVU-100-10-A-P-A,-15,-20,-25,-30,-40,-50,-60,-80 Festo Dwustronnego Działania Kompaktowy Cylinder
Seria Festo ADVU reprezentuje linię wysokowydajnych kompaktowych cylindrów zaprojektowanych dla automatyki przemysłowej, gdzie optymalizacja przestrzeni jest krytyczna. Te dwustronnego działania siłowniki pneumatyczne charakteryzują się znaczną redukcją przestrzeni instalacyjnej—do 50% mniejszą w porównaniu ze standardowymi cylindrami ISO 15552—przy jednoczesnym zachowaniu solidnej wydajności. Seria oferuje szeroki zakres średnic od 12 mm do 125 mm i konfigurowalne długości skoku od 1 mm do 400 mm. Kluczowe cechy obejmują elastyczne amortyzatory na obu pozycjach końcowych dla płynnej pracy, bezdotykowe wykrywanie położenia za pomocą tłoka magnetycznego oraz wszechstronne opcje montażu. Zbudowane z trwałych materiałów, takich jak anodowany stop aluminium dla korpusu i stal wysokostopowa dla tłoczyska, cylindry ADVU działają skutecznie w zakresie ciśnień od 0,05 do 1,0 MPa i mogą wytrzymać temperatury otoczenia od -20°C do +80°C, co sprawia, że nadają się do wymagających zastosowań w pakowaniu, montażu i obsłudze materiałów.
Kody zamówień:
| Kod produktu |
Tłok (mm) |
Skok (mm) |
Nr części |
Typ |
Kod produktu |
Tłok (mm) |
Skok (mm) |
Nr części |
Typ |
| ADVU-100-10-P-A |
100 |
10 |
156577 |
z gwintem wewnętrznym |
ADVU-100-10-A-P-A |
100 |
10 |
156663 |
z gwintem zewnętrznym |
| ADVU-100-15-P-A |
100 |
15 |
156578 |
z gwintem wewnętrznym |
ADVU-100-15-A-P-A |
100 |
15 |
156664 |
z gwintem zewnętrznym |
| ADVU-100-20-P-A |
100 |
20 |
156579 |
z gwintem wewnętrznym |
ADVU-100-20-A-P-A |
100 |
20 |
156665 |
z gwintem zewnętrznym |
| ADVU-100-25-P-A |
100 |
25 |
156580 |
z gwintem wewnętrznym |
ADVU-100-25-A-P-A |
100 |
25 |
156666 |
z gwintem zewnętrznym |
| ADVU-100-30-P-A |
100 |
30 |
156581 |
z gwintem wewnętrznym |
ADVU-100-30-A-P-A |
100 |
30 |
156667 |
z gwintem zewnętrznym |
| ADVU-100-40-P-A |
100 |
40 |
156582 |
z gwintem wewnętrznym |
ADVU-100-40-A-P-A |
100 |
40 |
156668 |
z gwintem zewnętrznym |
| ADVU-100-50-P-A |
100 |
50 |
156583 |
z gwintem wewnętrznym |
ADVU-100-50-A-P-A |
100 |
50 |
156669 |
z gwintem zewnętrznym |
| ADVU-100-60-P-A |
100 |
60 |
156584 |
z gwintem wewnętrznym |
ADVU-100-60-A-P-A |
100 |
60 |
156670 |
z gwintem zewnętrznym |
| ADVU-100-80-P-A |
100 |
80 |
156585 |
z gwintem wewnętrznym |
ADVU-100-80-A-P-A |
100 |
80 |
156671 |
z gwintem zewnętrznym |
Karta katalogowa:
| Ogólne dane techniczne |
| Tłok Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Przyłącze pneumatyczne |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Zakończenie tłoczyska |
Gwint wewnętrzny |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Gwint zewnętrzny |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Medium robocze |
Sprężone powietrze zgodnie z ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego |
Możliwa praca z olejem (w takim przypadku wymagana będzie praca z olejem) |
| Konstrukcja |
Tłok |
| Tłoczysko |
| Amortyzacja |
Elastyczne pierścienie/płytki amortyzacyjne na obu końcach |
| Wykrywanie położenia |
Przez czujnik zbliżeniowy |
| Rodzaj montażu |
Z przelotowym otworem |
– |
| Z gwintem wewnętrznym |
| Z akcesoriami |
| Pozycja montażowa |
Dowolna |
| Warunki pracy |
| Tłok Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Ciśnienie robocze |
[MPa] |
0.12 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
0.05 ... 1 |
| [bar] |
1.2 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
0.5 ... 10 |
| [psi] |
17.4 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
7.3 … 145 |
| Temperatura otoczenia(1) |
°C |
–20 ... +80 |
| CRC(2) |
2 |
1) Zwróć uwagę na zakres pracy czujników zbliżeniowych
2) Więcej informacji www.festo.com/x/topic/crc
Materiały:
| Kompaktowy cylinder |
| [1] |
Korpus cylindra |
Kuty stop aluminium |
| [2] |
Pokrywa |
Kuty stop aluminium |
| [3] |
Tłoczysko |
Ø 12 ... 32 |
Stal nierdzewna wysokostopowa |
| Ø 40 ... 125 |
Stal wysokostopowa |
| [4] |
Śruby kołnierzowe |
Ø 12 ... 16 |
Stal nierdzewna wysokostopowa |
| Ø 20 ... 125 |
Stal ocynkowana |
| [5] |
Uszczelnienia dynamiczne |
Poliuretan |
Wymiary:
