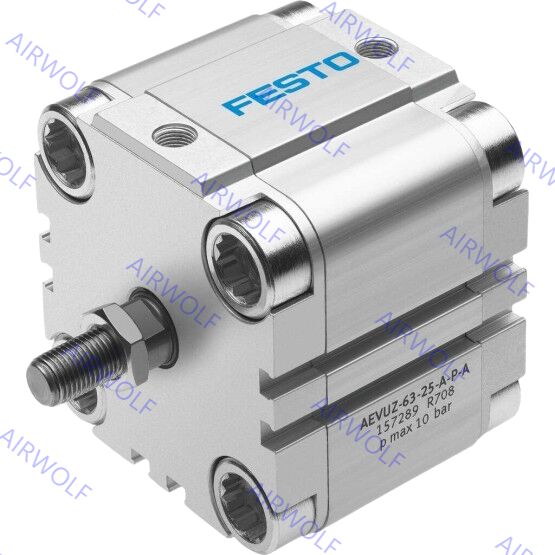

AEVUZ-63-10-P-A AEVUZ-63-10-A-P-A,-15,-20,-25 Kompaktowy siłownik jednostronnego działania Festo
Zaprojektowane z myślą o niezawodności i łatwości integracji, warianty AEVUZ z funkcją ciągnięcia kładą nacisk na bezobsługową eksploatację i nadają się do operacji o wysokiej częstotliwości w wymagających środowiskach przemysłowych. Ich konstrukcja jednostronnego działania upraszcza obwody pneumatyczne, wymagając tylko jednego przyłącza zasilania powietrzem, co zmniejsza zużycie powietrza w porównaniu z siłownikami dwustronnego działania. Seria obejmuje opcje zwiększonej odporności na korozję i może pracować w zakresie temperatur od -20°C do +80°C, zapewniając stabilność w różnych warunkach. Dzięki gwintowanym tłoczyskom i znormalizowanym opcjom montażu, siłowniki te ułatwiają szybką instalację w maszynach, takich jak urządzenia pakujące, linie montażu elektronicznego i systemy przenoszenia materiałów. Wbudowany powrót sprężynowy gwarantuje stałe cofanie nawet podczas utraty zasilania, co czyni je bezpiecznym i wydajnym wyborem dla zastosowań priorytetowo traktujących kompaktowość i przewidywalny ruch.
Kody zamówień:
| Kod produktu |
Tłok (mm) |
Skok (mm) |
Nr części |
Typ |
Kod produktu |
Tłok (mm) |
Skok (mm) |
Nr części |
Typ |
| AEVUZ-63-10-P-A |
63 |
10 |
157240 |
z gwintem wewnętrznym |
AEVUZ-63-10-A-P-A |
63 |
10 |
157286 |
z gwintem zewnętrznym |
| AEVUZ-63-15-P-A |
63 |
15 |
157241 |
z gwintem wewnętrznym |
AEVUZ-63-15-A-P-A |
63 |
15 |
157287 |
z gwintem zewnętrznym |
| AEVUZ-63-20-P-A |
63 |
20 |
157242 |
z gwintem wewnętrznym |
AEVUZ-63-20-A-P-A |
63 |
20 |
157288 |
z gwintem zewnętrznym |
| AEVUZ-63-25-P-A |
63 |
25 |
157243 |
z gwintem wewnętrznym |
AEVUZ-63-25-A-P-A |
63 |
25 |
157289 |
z gwintem zewnętrznym |
Karta katalogowa:
| Ogólne dane techniczne |
| Tłok Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Przyłącze pneumatyczne |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Zakończenie tłoczyska |
Gwint wewnętrzny |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Gwint zewnętrzny |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Medium robocze |
Sprężone powietrze zgodnie z ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego |
Możliwość pracy smarowanej (w takim przypadku zawsze wymagana będzie praca smarowana) |
| Konstrukcja |
Tłok |
| Tłoczysko |
| Amortyzacja |
Elastyczne pierścienie/płytki amortyzacyjne na obu końcach |
| Wykrywanie położenia |
Przez czujnik zbliżeniowy |
| Rodzaj montażu |
Przez otwór przelotowy |
| Z gwintem wewnętrznym |
| Z akcesoriami |
| Pozycja montażowa |
Dowolna |
| Warunki pracy |
| Tłok Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Ciśnienie robocze |
Tłoczysko na jednym końcu |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Przez tłoczysko S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Temperatura otoczenia(1) |
°C |
Wersja podstawowa: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Zwróć uwagę na zakres pracy czujników zbliżeniowych
2) Więcej informacji www.festo.com/x/topic/crc
Materiały:
| Kompaktowy siłownik |
| [1] |
Korpus cylindra |
Kuty stop aluminium |
| [2] |
Pokrywa |
Kuty stop aluminium |
| [3] |
Tłoczysko |
Ø 12 ... 32 |
Stal nierdzewna wysokostopowa |
| Ø 40 ... 100 |
Stal wysokostopowa |
| [4] |
Śruby kołnierzowe |
Ø 12 ... 16 |
Stal nierdzewna wysokostopowa |
| Ø 20 ... 100 |
Stal ocynkowana |
| [5] |
Uszczelnienia dynamiczne |
Wersja podstawowa: Poliuretan, S6: Guma fluorowa |
Wymiary:
