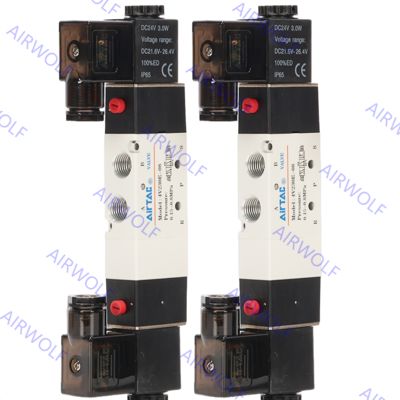

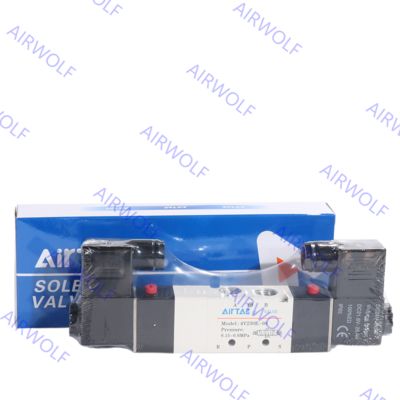

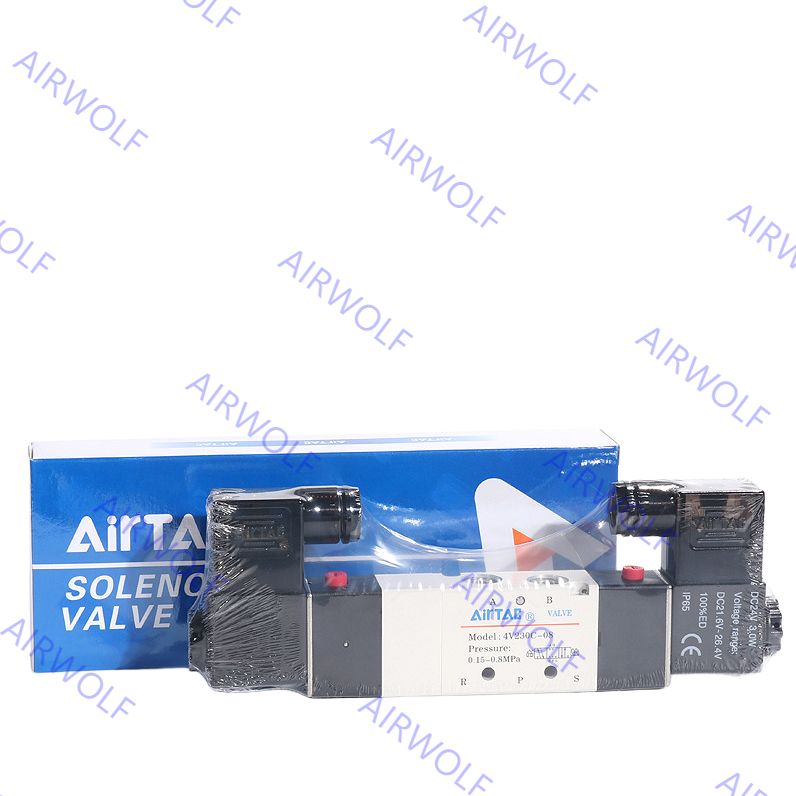

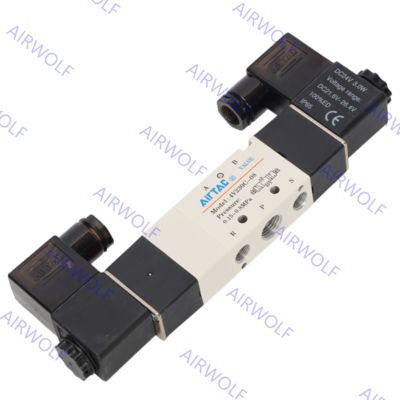

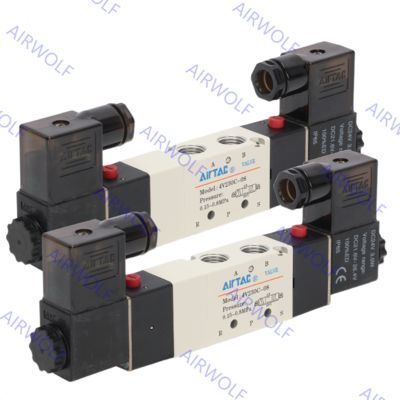

AIRTAC 4V230C-06/08, 4V230E-06/08, 4V230P-06/08
AIRTAC serii 4V200 to linia 5/3-stronnych zawórów magnetycznych pneumatycznych zaprojektowanych do precyzyjnego sterowania kierunkiem w systemach automatyki.z kluczowymi modelami jak 4V230C-06, 4V230E-06 i 4V230P-06 odróżniane przez funkcję położenia środka w przypadku wyłączania energii: zamknięte centrum (wszystkie porty zablokowane), centrum wydechowe (port ciśnieniowy zamknięty, porty robocze wypełnione),i centrum ciśnienia (wszystkie porty pod ciśnieniem)Działają one w zakresie ciśnienia od 0,15 do 0,8 MPa, mogą działać w temperaturach od -20 °C do 70 °C i są skonstruowane z aluminium stopu ciała dla trwałości.Seria ta znana jest ze swojej przesuwanej kolumny, który zapewnia dobrą uszczelnienie i wrażliwą reakcję, a także obejmuje funkcje takie jak ręczne przechowywanie do łatwiejszego debugowania.
Kody zamówienia:
| Rodzaj |
Wielkość portu |
Pozycje |
Rodzaj zaworu |
| 4V230C-06 |
1/8" |
5/3 drogi |
Podwójny słonoid zamknięty w środku |
| 4V230E-06 |
1/8" |
5/3 drogi |
Centrum dwukrotnego wydechowego |
| 4V230P-06 |
1/8" |
5/3 drogi |
Centrum ciśnienia podwójnej magnetycznej |
| 4V230C-08 |
1/4" |
5/3 drogi |
Podwójny słonoid zamknięty w środku |
| 4V230E-08 |
1/4" |
5/3 drogi |
Centrum dwukrotnego wydechowego |
| 4V230P-08 |
1/4" |
5/3 drogi |
Centrum ciśnienia podwójnej magnetycznej |
Symbol:
Specyfikacja:
| Model |
4V210-06
4V220-06 |
4V230C-06
4V230E-06
4V230P-06 |
4V210-08
4V220-08 |
4V230C-08
4V230E-08
4V230P-08 |
| Płyn |
Powietrze (przefiltrowane za pomocą elementu filtracyjnego o długości 40 μm) |
| Aktorstwo |
Pilot wewnętrzny lub pilot zewnętrzny |
| Wielkość portu [Uwaga 1] |
In=Out=Exhaust=1/8" |
Wejście=wyjście=1/4" Wyjście=1/8" |
Wielkość otworu ((Cv)
[Uwaga 4] |
4V210-08,4V220-08:17.0mm2 ((Cv=1.0)
4V230C-08:130,6 mm2 ((Cv=0,8) |
| Rodzaj zaworu |
5 pozycja portu 2 |
5 pozycja portu 3 |
5 pozycja portu 2 |
5 pozycja portu 3 |
| Ciśnienie pracy |
0.15~0.8MPa ((21~114psi) |
| Ciśnienie zabezpieczające |
1.2MPa ((175psi) |
| Temperatura |
-20~70°C |
| Materiał nadwozia |
Stopy aluminium |
| [Uwaga 2] |
Nie wymagane |
| Maksymalna częstotliwość [Uwaga 3] |
5 cykli/sek |
3 cykle/sek |
5 cykli/sek |
3 cykle/sek |
| Masa (g) |
4V210-06:220
4V220-06:320 |
360 |
4V210-08:220
4V220-08:320 |
360 |
[Uwaga 1] Dostępne są nici PT, G i NPT.
[Uwaga 2] Po zastosowaniu powietrza smarowanego należy kontynuować stosowanie tego samego środka, aby zoptymalizować żywotność zaworu.
[Uwaga3] Maksymalna częstotliwość uruchamiania jest w stanie bezobciążenia.
[Uwaga 4] Równoważne otwory S i Cv są obliczane na podstawie danych przepływu.
Specyfikacja cewki:
| Pozycja |
Specyfikacja |
| Napięcie standardowe |
AC220V |
AC110V |
AC24V |
DC24V |
DC12V |
| Zakres napięcia |
Prąd prądowy: ±15% prądu stałego: ±10% |
| Zużycie energii |
4.5VA |
4.5VA |
5.0VA |
3.0W |
2.5W |
| Ochrona |
Wymagania w zakresie bezpieczeństwa |
| Klasyfikacja temperatury |
Klasa B |
| Wprowadzenie elektryczne |
Terminal, Grommet. |
| Czas aktywacji |
00,05 sekundy i poniżej |
