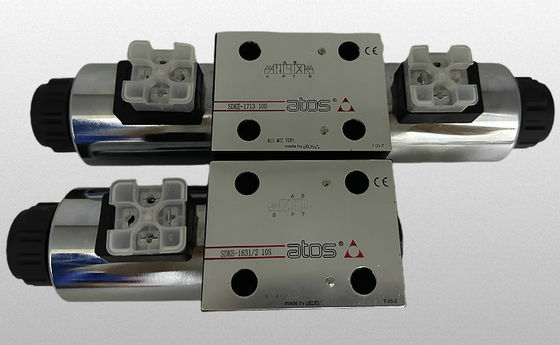

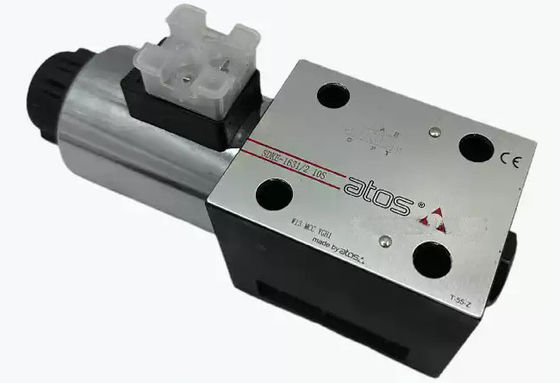

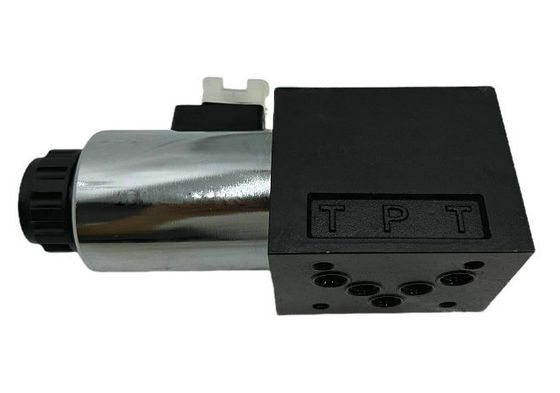

ATOS DC24V bezpośrednio sterowane zawory kierunkowe magnetyczne SDKE-1631/2 10S SDKE-1630/2 10S
Kody zamówienia:
SDKE-1631/2 10S
SDKE-1611 10S
SDKE-1631/2 DC 10S
SDKE-1630/2 10S
SDKE-1613 10S
Powierzchnia mocowania: ISO 4401 rozmiar 10
Maksymalny przepływ: 150 l/min
Maksymalne ciśnienie: 350 barów
Klasa izolacyjna: H (180°C) dla cewek prądu stałego F (155°C) dla cewek prądu przemiennego
Stopień ochrony zgodnie z DIN EN 60529: IP65
Względny czynnik cła: 100%
Temperatura otoczenia:Standardowe wykonanie = -30°C +70°C /opcja PE = -20°C-+ 70°C /opcja BT = -40°C-+70°C
Ciśnienie robocze: porty P, A, B: 350 barów; port T210 bar dla wersji prądu stałego (250 barów z opcją M); 160 barów dla wersji prądu przemiennego
Maksymalny przepływ: 150 l/min, patrz ograniczenia robocze w sekcji
Odporny na ogień i wodę: NBR, HNBR HFC
| Pozycja / lokalizacja montażu |
Wszelkie ustawienia wszystkich zaworów z wyjątkiem typu 170* (bez sprężyny), które muszą być ustawione z osią horyzontalną, jeśli działają za pomocą impulsów |
| Wykończenie powierzchni podplaty |
Wskaźnik grubości Ra 0,4 - współczynnik płaskości 0,01/100 (ISO 1101) |
| Wartości MTTFd zgodnie z EN ISO 13849 |
150 lat, więcej szczegółów w tabeli technicznej P007 |
| Temperatura otoczenia |
Standardowe wykonanie = -30°C +70°C /opcja PE = -20°C-+70°C /opcja BT = -40°C-+70°C |
| Uszczelnienia, zalecana temperatura płynu |
Plomby NBR (standardowe) = -20 °C + + 80 °C, z płynami hydraulicznymi HFC = -20 °C + 50 °C Plomby FKM (opcja PE) = -20 °C + + 80 °C Plomby HNBR (opcja BT) = -40 °C - + 60 °C, z płynami hydraulicznymi HFC = -40 °C do + 50 °C |
| Zalecana lepkość |
15-100 mm2/s - maksymalnie dozwolony zakres 2,8 + 500 mm2/s |
| Maksymalny poziom zanieczyszczenia płynu |
IS04406 klasa 20/18/15 NAS1638 klasa 9, patrz również sekcja flirter na stronie www.atos.com lub KTF Ccatalog |
| Płyn hydrauliczny |
Odpowiedni typ uszczelnienia |
Klasyfikacja |
Referencja Standardowa |
| Oleje mineralne |
NBR, FKM, HNBR |
HL, HLP, HLPD, HVLP |
DIN 51524 |
| Odporny na ogień bez wody |
FKM |
HFDU, HFDR |
ISO 12922 |
| Odporny na ogień i wodę |
NBR, HNBR |
HFC |
| Kierunek przepływu |
Jak pokazano w symbolach tabeli |
| Ciśnienie pracy |
Przenośniki P, A, B: 350 bar; przenośnik T210 bar dla wersji prądu stałego (250 bar z opcją M); 160 bar dla wersji prądu prądu prądu |
| Przepływ nominalny |
Zobacz schematy Q/Ap w sekcji |
| Maksymalny przepływ |
150 l/min, patrz ograniczenia robocze w sekcji |
Typ cewki, dwa lub trzy pozycje zawory sterowane bezpośrednio z wiązanymi magnetycznymi.
Sólenoidy wytwarzane są przez:
• przewody skręcone typu mokrego, różne dla źródeł zasilania prądem przemiennym i prądem stałym, z zintegrowanym
ręczne przełączenie szpilki
• wymienne cewki, specyficzne dla źródeł zasilania prądem przemiennym lub prądem stałym, łatwo wymienialne
bez narzędzi - patrz punkt 5 dla dostępnych napięć
Standardowa ochrona cewki IP65.
Opcjonalne cewki dostępne z IP67 AMP Junior Timer, Deutsch, przewód ołowiu
połączenia (opcje XJ, XK, XS) lub posiadające certyfikat North American Standard
CURUS, bez złącza (opcja XUL).
Szeroki zakres wymiennych cewków, patrz punkt 2.
Korpus zaworu jest typu 3 komory wykonane przez odlewy powłoki z szerokim
przejścia wewnętrzne zapewniające spadek niskiego ciśnienia
