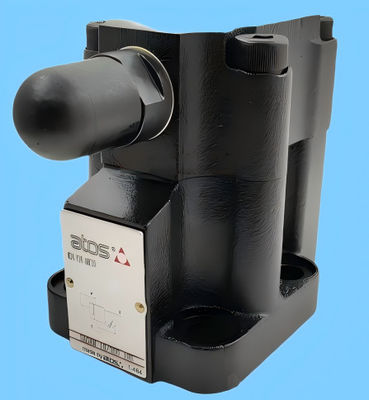

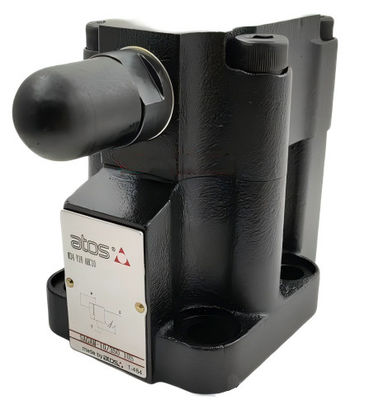

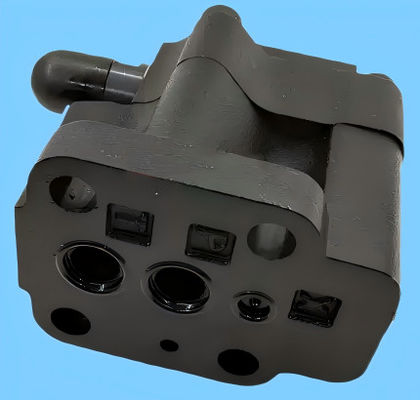

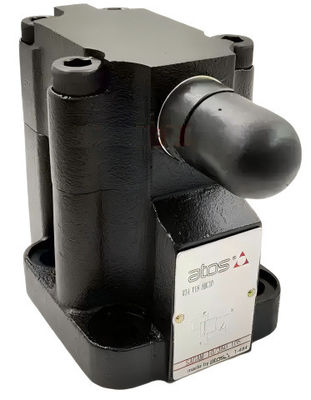

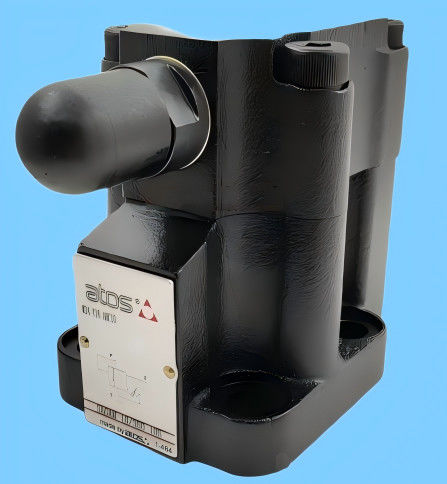

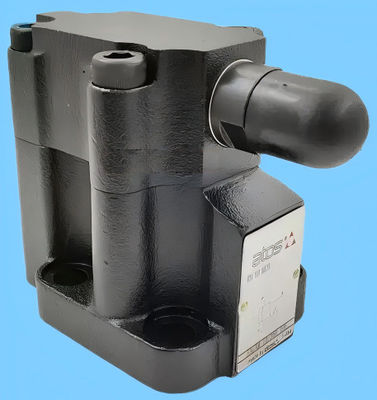

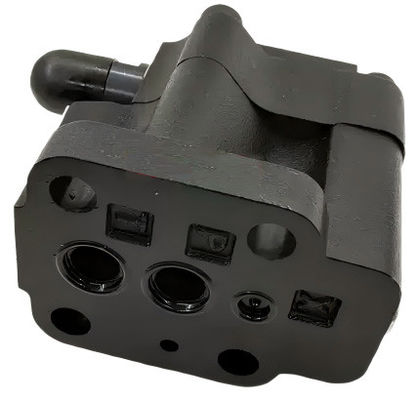

ATOS SAGAM DC24V ISO 6264 350bar Zawór obniżający ciśnienie SAGAM-10/350 10S SAGAM-20/50 10S
Kody zamówienia:
SAGAM-10/350 10S
SAGAM-10/50 10S
SAGAM-20/100 10S
SAGAM-10/210 10S
SAGAM-20/350 10S
SAGAM-20/50 10S
SAGAM-10/100 10S
SAGAM-20/210 10S
SAGAM to dwa stopnie zaworów odciągających ciśnienie
z równoważonym poppetem, zaprojektowany do pracy w systemach hydraulicznych oleju.
dwuetapowe, montaż podplaty - ISO 6264 rozmiar 10, 20 i 32
W standardowych wersjach ciśnienie sterujące w pupile 1 głównego etapu 2 jest regulowane za pomocą śruby grub chronionej kapsułą 3 w osłonie 4.
Na żądanie dostępne są opcjonalne wersje z regulacją ustawioną za pomocą koła ręcznego 5 zamiast śruby grub.
Obrót w kierunku wskazówek zegara zwiększa ciśnienie.
SAGAM może być wyposażony w pilot SDHE
z wyłączeniem zębatek,
Powierzchnia mocowania: ISO 6264 rozmiar 10, 20 i 32
Maksymalny przepływ: 200, 400 i 600 l/min
Maksymalne ciśnienie do 350 barów
Ciśnienie ustawione: 50; 100; 210; 350 barów
Zakres ciśnienia [bar]: 4+50; 6+100; 7+210; 8+350
Stopień ochrony zgodnie z DIN EN 60529: IP65
Względny czynnik cła: 100%
Tolerancja napięcia zasilania: 土10%
Charakterystyka hydrauliczna:
| Model zaworu | SAGAM-10 | SAGAM-20 | SAGAM-32 |
| Ustawienie [bar] | 50; 100; 210; 350 |
| Zakres ciśnienia [bar] | 4+50; 6+100; 7+210; 8+350 |
| Maksymalne ciśnienie [bar] | W przypadku włączenia włączonego w układ silnikowy lub w układ silnikowy włączony w układ silnikowy lub w układ silnikowy włączony w układ silnikowy lub w układ silnikowy włączony w układ silnikowy lub w układ silnikowy włączony w układ silnikowy lub w układ silnikowy włączony w układ silnikowy lub w układ silnikowy włączony w układ silnikowy lub w układ silnikowy włączony w układ silnikowy lub w układ silnikowy włączony w układ silnikowy lub w układ silnikowy włączony w układ silnikowy. |
| Maksymalny przepływ [/min] | 200 | 400 | 600 |
Główne cechy, uszczelki i płynów - w przypadku innych płynów niewymienionych w poniższej tabeli należy skonsultować się z naszym biurem technicznym:
| Pozycja montażu | Każda pozycja |
| Wykończenie powierzchni podplaty | Wskaźnik grubości Ra 0,4 - współczynnik płaskości 0,01/100 ((ISO 1101) |
| Temperatura otoczenia | Standardowe wykonanie = -30°C+ +70°C /opcja PE = -20°C+ +70°C /opcja BT = -40°C+ +70°C |
| Uszczelnienia, zalecana temperatura płynu | Plomby NBR (standardowe) = -20°C+ +80°C, z płynami hydraulicznymi HFC = -20°C + 50°C Plomby FKM (opcja PE) = -20°C+ + 80°C Plomby HNBR (opcja BT) = -40°C+ + 60°C, z płynami hydraulicznymi HFC = -40°C+ + 50°C |
| Zalecana lepkość | 15+100 mm2/s - maksymalnie dozwolony zakres 2,8 + 500 mm/s |
| Maksymalny poziom zanieczyszczenia płynu | ISO4406 klasa 20/18/15 NAS1638 klasa 9, patrz również sekcja filtrów na stronie www.atos.com lub katalogu KTF |
| Płyn hydrauliczny | Odpowiedni typ uszczelnienia | Klasyfikacja | Referencja Standardowa |
| Oleje mineralne | NBR, FKM, HNBR | HL, HLP, HLPD, HVLP | DIN 51524 |
| Odporny na ogień bez wody | FKM | HFDU, HFDR | ISO 12922 |
| Odporny na ogień i wodę | NBR, HNBR | HFC |
Charakterystyka cewki (w przypadku SAGAM z zaworem wentylacyjnym magnetycznym):
| Klasa izolacji | Ze względu na występujące temperatury powierzchniowe H (180°C) dla cewki prądu stałego F (155°C) dla cewki prądu przemiennego cewki magnetyczne należy uwzględnić normy europejskie ENISO 13732-1 i EN ISO 4413. |
| Stopień ochrony zgodny z DIN EN 60529 | IP 65 (z łącznikami 666,667, 669 prawidłowo zmontowane) |
| Względny czynnik cła | 100% |
| Napięcie i częstotliwość zasilania | Zobacz funkcję elektryczną |
| Tolerancja napięcia zasilania | 土10% |
| Certyfikacja | cURus Standard północnoamerykański |
Elektryczne właściwości SAGAMOW Z WALFEM SOLENOIDOWym:
