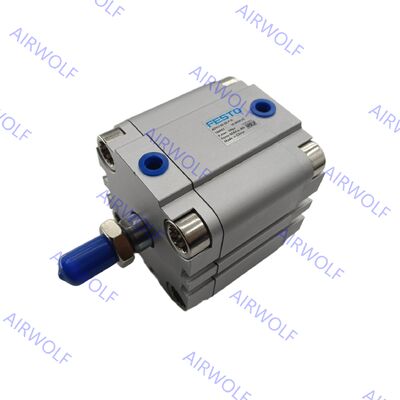

Siłownik kompaktowy dwustronnego działania Festo ADVU-50-10-PA ADVU-50-10-APA,-15,-20,-25,-30,-40,-50,-60,-80
Seria Festo ADVU reprezentuje linię wysokowydajnych kompaktowych cylindrów zaprojektowanych z myślą o automatyce przemysłowej, gdzie krytyczna jest optymalizacja przestrzeni. Te siłowniki pneumatyczne dwustronnego działania charakteryzują się znaczną redukcją przestrzeni montażowej – nawet o 50% mniejszą w porównaniu do standardowych cylindrów ISO 15552 – przy jednoczesnym zachowaniu solidnej wydajności. Seria oferuje szeroką gamę rozmiarów otworów od 12 mm do 125 mm i konfigurowalne długości skoku od 1 mm do 400 mm. Kluczowe cechy obejmują elastyczną amortyzację w obu położeniach końcowych zapewniającą płynną pracę, możliwość bezdotykowego wykrywania położenia za pomocą tłoka magnetycznego oraz wszechstronne opcje montażu. Wykonane z trwałych materiałów, takich jak anodowany stop aluminium na korpus i stal wysokostopowa na tłoczysko, cylindry ADVU działają skutecznie w zakresie ciśnień od 0,05 do 1,0 MPa i wytrzymują temperatury otoczenia od -20°C do +80°C, dzięki czemu nadają się do wymagających zastosowań w pakowaniu, montażu i transporcie materiałów.
Kody zamówienia:
| Kod przedmiotu |
Tłok (mm) |
Skok (mm) |
Nr części |
Typ |
Kod przedmiotu |
Tłok (mm) |
Skok (mm) |
Nr części |
Typ |
| ADVU-50-10-PA |
50 |
10 |
156550 |
z gwintem wewnętrznym |
ADVU-50-10-APA |
50 |
10 |
156636 |
z gwintem męskim |
| ADVU-50-15-PA |
50 |
15 |
156551 |
z gwintem wewnętrznym |
ADVU-50-15-APA |
50 |
15 |
156637 |
z gwintem męskim |
| ADVU-50-20-PA |
50 |
20 |
156552 |
z gwintem wewnętrznym |
ADVU-50-20-APA |
50 |
20 |
156638 |
z gwintem męskim |
| ADVU-50-25-PA |
50 |
25 |
156553 |
z gwintem wewnętrznym |
ADVU-50-25-APA |
50 |
25 |
156639 |
z gwintem męskim |
| ADVU-50-30-PA |
50 |
30 |
156554 |
z gwintem wewnętrznym |
ADVU-50-30-APA |
50 |
30 |
156640 |
z gwintem męskim |
| ADVU-50-40-PA |
50 |
40 |
156555 |
z gwintem wewnętrznym |
ADVU-50-40-APA |
50 |
40 |
156641 |
z gwintem męskim |
| ADVU-50-50-PA |
50 |
50 |
156556 |
z gwintem wewnętrznym |
ADVU-50-50-APA |
50 |
50 |
156642 |
z gwintem męskim |
| ADVU-50-60-PA |
50 |
60 |
156557 |
z gwintem wewnętrznym |
ADVU-50-60-APA |
50 |
60 |
156643 |
z gwintem męskim |
| ADVU-50-80-PA |
50 |
80 |
156558 |
z gwintem wewnętrznym |
ADVU-50-80-APA |
50 |
80 |
156644 |
z gwintem męskim |
Arkusz danych:
| Ogólne dane techniczne |
| TłokŘ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Połączenie pneumatyczne |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Końcówka tłoczyska |
Gwint żeński |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Gwint męski |
M6 |
M8 |
M10x1,25 |
M12x1,25 |
M16x1,5 |
M20x1,5 |
M27x2 |
| Medium robocze |
Sprężone powietrze zgodnie z ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca nośnika operacyjnego/pilotowego |
Możliwość smarowania (w takim przypadku smarowanie będzie zawsze wymagane) |
| Projekt |
Tłok |
| Tłoczysko |
| Amortyzacja |
Elastyczne pierścienie/płytki amortyzujące na obu końcach |
| Wykrywanie pozycji |
Za pomocą wyłącznika zbliżeniowego |
| Rodzaj montażu |
Z otworem przelotowym |
– |
| Z gwintem żeńskim |
| Z akcesoriami |
| Pozycja montażowa |
Każdy |
| Warunki pracy |
| Tłok Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Ciśnienie robocze |
[MPa] |
0,12... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
0,05 ... 1 |
| [bar] |
1,2 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
0,5 ... 10 |
| [psi] |
17,4...145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
7,3…145 |
| Temperatura otoczenia(1) |
°C |
–20... +80 |
| CRC(2) |
2 |
1) Należy zwrócić uwagę na zakres działania wyłączników zbliżeniowych
2) Więcej informacji www.festo.com/x/topic/crc
Przybory:
| Kompaktowy cylinder |
| [1] |
Beczka cylindra |
Kuty stop aluminium |
| [2] |
Okładka |
Kuty stop aluminium |
| [3] |
Tłoczysko |
Ø 12... 32 |
Wysokostopowa stal nierdzewna |
| Ø 40... 125 |
Stal wysokostopowa |
| [4] |
Śruby kołnierzowe |
Ø 12... 16 |
Wysokostopowa stal nierdzewna |
| Ø 20... 125 |
Stal ocynkowana |
| [5] |
Uszczelki dynamiczne |
Poliuretan |
Wymiary:
Standardy jakości:
