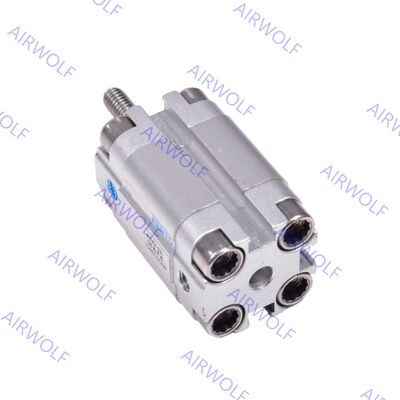

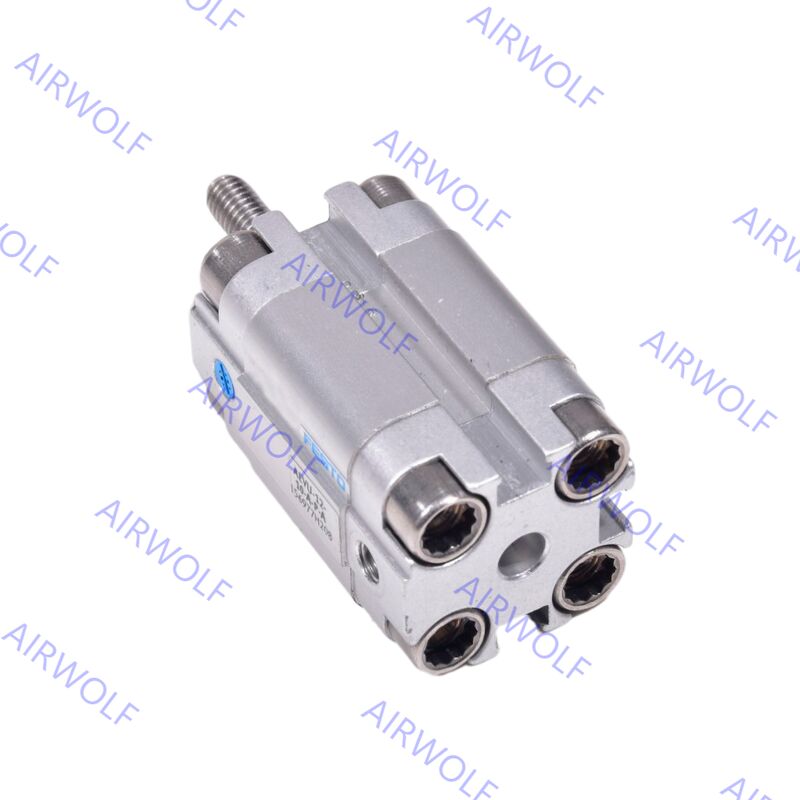

Festo AEVU-20-5-P-A AEVU-20-5-A-P-A,-10,-15,-20,-25 Cylindry kompaktowe jednostronnego działania
W praktycznym zastosowaniu, cylindry jednostronnego działania Festo AEVU są wszechstronnym komponentem idealnym do zadań wymagających kompaktowego, samoczynnie powracającego siłownika. Mechanizm powrotu sprężynowego upraszcza konstrukcję obwodów pneumatycznych, wymagając tylko jednego przyłącza zasilania powietrzem, co również zmniejsza zużycie powietrza w porównaniu z cylindrami dwustronnego działania. To sprawia, że jest to ekonomiczne i wydajne rozwiązanie dla operacji o wysokiej częstotliwości w branżach takich jak pakowanie, obsługa materiałów i zautomatyzowany montaż, gdzie jego niezawodne działanie i oszczędna konstrukcja przyczyniają się do zwiększenia wydajności maszyn i obniżenia kosztów operacyjnych.
Kody zamówień:
| Kod produktu |
Tłok (mm) |
Skok (mm) |
Nr części |
Typ |
Kod produktu |
Tłok (mm) |
Skok (mm) |
Nr części |
Typ |
| AEVU-20-5-P-A |
20 |
5 |
156940 |
z gwintem wewnętrznym |
AEVU-20-5-A-P-A |
20 |
5 |
156986 |
z gwintem zewnętrznym |
| AEVU-20-10-P-A |
20 |
10 |
156941 |
z gwintem wewnętrznym |
AEVU-20-10-A-P-A |
20 |
10 |
156987 |
z gwintem zewnętrznym |
| AEVU-20-15-P-A |
20 |
15 |
156942 |
z gwintem wewnętrznym |
AEVU-20-15-A-P-A |
20 |
15 |
156988 |
z gwintem zewnętrznym |
| AEVU-20-20-P-A |
20 |
20 |
156943 |
z gwintem wewnętrznym |
AEVU-20-20-A-P-A |
20 |
20 |
156989 |
z gwintem zewnętrznym |
| AEVU-20-25-P-A |
20 |
25 |
156944 |
z gwintem wewnętrznym |
AEVU-20-25-A-P-A |
20 |
25 |
156990 |
z gwintem zewnętrznym |
Karta katalogowa:
| Ogólne dane techniczne |
| Tłok Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Przyłącze pneumatyczne |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Zakończenie tłoczyska |
Gwint wewnętrzny |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Gwint zewnętrzny |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
| Medium robocze |
Sprężone powietrze zgodnie z ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca medium roboczego/sterującego |
Możliwość pracy smarowanej (w takim przypadku praca smarowana będzie zawsze wymagana) |
| Konstrukcja |
Tłok |
| Tłoczysko |
| Tłumienie |
Elastyczne pierścienie/płytki amortyzacyjne na obu końcach |
| Wykrywanie położenia |
Przez czujnik zbliżeniowy |
| Rodzaj montażu |
Przez otwór przelotowy |
| Z gwintem wewnętrznym |
| Z akcesoriami |
| Pozycja montażowa |
Dowolna |
| Warunki pracy |
| Tłok Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Ciśnienie robocze |
Tłoczysko na jednym końcu |
[MPa] |
0.15 ... 1 |
0.13 ... 1 |
0.1 ... 1 |
0.08 ... 1 |
0.06 ... 1 |
| [bar] |
1.5 ... 10 |
1.3 ... 10 |
1 ... 10 |
0.8 ... 10 |
0.6 ... 10 |
| [psi] |
21.8 ... 145 |
18.9 ... 145 |
14.5 ... 145 |
11.6 ... 145 |
8.7 ... 145 |
| Przez tłoczysko S2/S20 |
[MPa] |
0.17 ... 1 |
0.15 ... 1 |
0.14 ... 1 |
0.12 ... 1 |
0.1 ... 1 |
| [bar] |
1.7 ... 10 |
1.5 ... 10 |
1.4 ... 10 |
1.2 ... 10 |
1 ... 10 |
| [psi] |
24.7 ... 145 |
21.8 ... 145 |
20.3 ... 145 |
17.4 ... 145 |
14.5 ... 145 |
| Temperatura otoczenia(1) |
°C |
Wersja podstawowa: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Zwróć uwagę na zakres pracy czujników zbliżeniowych
2) Więcej informacji www.festo.com/x/topic/crc
Materiały:
| Cylinder kompaktowy |
| [1] |
Korpus cylindra |
Stop aluminium kutego |
| [2] |
Pokrywa |
Stop aluminium kutego |
| [3] |
Tłoczysko |
Ø 12 ... 32 |
Stal nierdzewna wysokostopowa |
| Ø 40 ... 100 |
Stal wysokostopowa |
| [4] |
Śruby kołnierzowe |
Ø 12 ... 16 |
Stal nierdzewna wysokostopowa |
| Ø 20 ... 100 |
Stal ocynkowana |
| [5] |
Uszczelnienia dynamiczne |
Wersja podstawowa: Poliuretan, S6: Guma fluorowa |
Wymiary:
