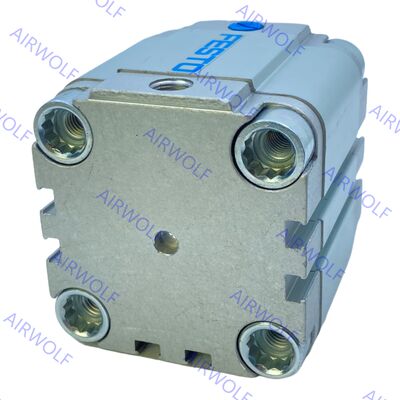

Siłownik kompaktowy jednostronnego działania Festo AEVU-50-10-PA AEVU-50-10-APA,-15,-20,-25
Seria Festo AEVU to linia kompaktowych siłowników jednostronnego działania, zaprojektowanych do zastosowań w automatyce o ograniczonej przestrzeni, gdzie istotne jest niezawodne cofanie. Jako cylinder jednostronnego działania działa na zasadzie sprężonego powietrza wytwarzającego siłę w jednym kierunku (zazwyczaj rozciąganie), natomiast wewnętrzna sprężyna zapewnia ruch powrotny. Taka konstrukcja sprawia, że jest on szczególnie korzystny w zastosowaniach takich jak zaciskanie, wypychanie lub pozycjonowanie, gdzie krytyczny jest bezpieczny powrót. Seria znana jest ze swoich kompaktowych wymiarów, które pozwalają na montaż w ciasnych przestrzeniach i stanowi część szerszej gamy metrycznych siłowników kompaktowych Festo. Cylindry te są zaprojektowane tak, aby nie wymagały smarowania i nie wymagały konserwacji. Często zawierają tłok magnetyczny ułatwiający integrację z czujnikami położenia.
Kody zamówienia:
| Kod przedmiotu |
Tłok (mm) |
Skok (mm) |
Nr części |
Typ |
Kod przedmiotu |
Tłok (mm) |
Skok (mm) |
Nr części |
Typ |
| AEVU-50-10-PA |
50 |
10 |
156960 |
z gwintem wewnętrznym |
AEVU-50-10-APA |
50 |
10 |
157006 |
z gwintem męskim |
| AEVU-50-15-PA |
50 |
15 |
156961 |
z gwintem wewnętrznym |
AEVU-50-15-APA |
50 |
15 |
157007 |
z gwintem męskim |
| AEVU-50-20-PA |
50 |
20 |
156962 |
z gwintem wewnętrznym |
AEVU-50-20-APA |
50 |
20 |
157008 |
z gwintem męskim |

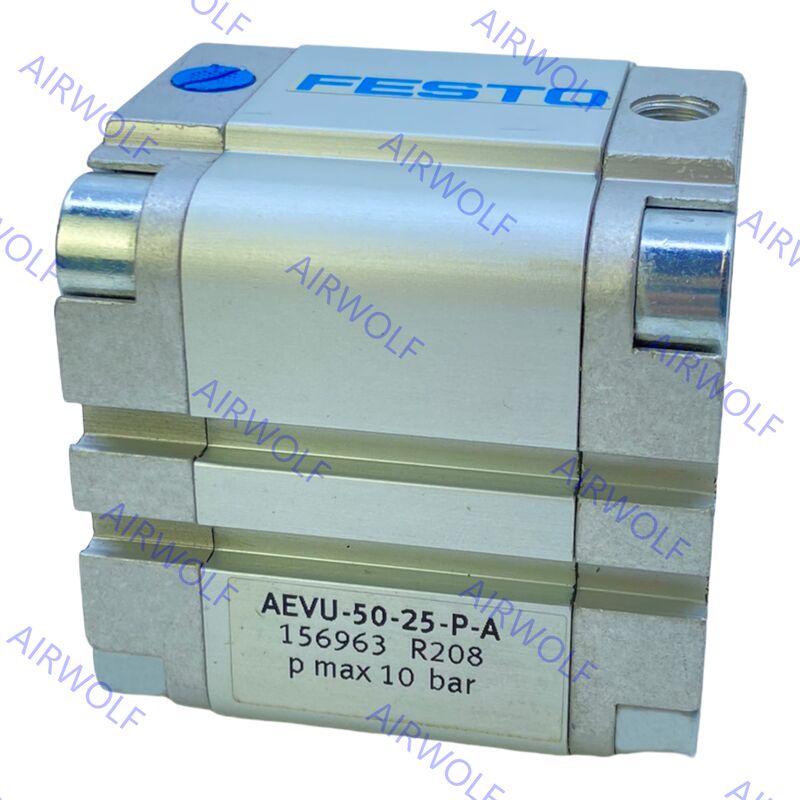

| AEVU-50-25-PA |
50 |
25 |
156963 |
z gwintem wewnętrznym |
AEVU-50-25-APA |
50 |
25 |
157009 |
z gwintem męskim |
Arkusz danych:
| Ogólne dane techniczne |
| Tłok Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Połączenie pneumatyczne |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
| Końcówka tłoczyska |
Gwint żeński |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
| Gwint męski |
M6 |
M8 |
M10x1,25 |
M12x1,25 |
M16x1,5 |
M20x1,5 |
| Medium robocze |
Sprężone powietrze zgodnie z ISO 8573-1:2010 [7:4:4] |
| Uwaga dotycząca nośnika operacyjnego/pilotowego |
Możliwość smarowania (w takim przypadku smarowanie będzie zawsze wymagane) |
| Projekt |
Tłok |
| Tłoczysko |
| Amortyzacja |
Elastyczne pierścienie/płytki amortyzujące na obu końcach |
| Wykrywanie pozycji |
Za pomocą wyłącznika zbliżeniowego |
| Rodzaj montażu |
Przez otwór przelotowy |
| Z gwintem żeńskim |
| Z akcesoriami |
| Pozycja montażowa |
Każdy |
| Warunki pracy |
| Tłok Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
| Ciśnienie robocze |
Tłoczysko na jednym końcu |
[MPa] |
0,15 ... 1 |
0,13 ... 1 |
0,1 ... 1 |
0,08 ... 1 |
0,06 ... 1 |
| [bar] |
1,5 ... 10 |
1,3 ... 10 |
1 ... 10 |
0,8 ... 10 |
0,6 ... 10 |
| [psi] |
21,8...145 |
18,9...145 |
14,5 ... 145 |
11,6 ... 145 |
8,7 ... 145 |
| Przez tłoczysko S2/S20 |
[MPa] |
0,17 ... 1 |
0,15 ... 1 |
0,14... 1 |
0,12... 1 |
0,1 ... 1 |
| [bar] |
1,7 ... 10 |
1,5 ... 10 |
1,4 ... 10 |
1,2 ... 10 |
1 ... 10 |
| [psi] |
24,7...145 |
21,8 ... 145 |
20,3 ... 145 |
17,4...145 |
14,5 ... 145 |
| Temperatura otoczenia(1) |
°C |
Wersja podstawowa: –20 ... +80 S6: 0 ... +120 |
| CRC(2) |
2 |
1) Należy zwrócić uwagę na zakres działania wyłączników zbliżeniowych
2) Więcej informacji www.festo.com/x/topic/crc
Przybory:
| Kompaktowy cylinder |
| [1] |
Beczka cylindra |
Kuty stop aluminium |
| [2] |
Okładka |
Kuty stop aluminium |
| [3] |
Tłoczysko |
Ø 12... 32 |
Wysokostopowa stal nierdzewna |
| Ř 40... 100 |
Stal wysokostopowa |
| [4] |
Śruby kołnierzowe |
Ø 12... 16 |
Wysokostopowa stal nierdzewna |
| Ø 20... 100 |
Stal ocynkowana |
| [5] |
Uszczelki dynamiczne |
Wersja podstawowa: Poliuretan, S6: Kauczuk fluorowy |
Wymiary:
