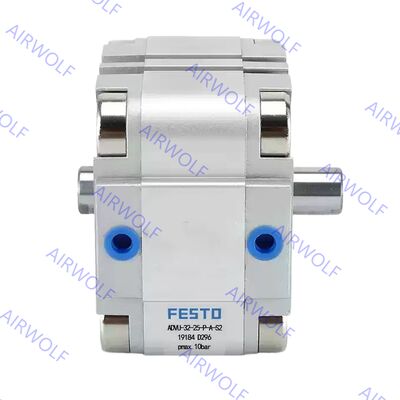

Festo Zmienny czas trwania ADVU-32-...-P-A,-40,-50,-63 -S2 -S6 Podwójnie działający cylinder kompaktowy
Seria Festo ADVU stanowi linię wydajnych kompaktowych cylindrów zaprojektowanych do automatyzacji przemysłowej, w której optymalizacja przestrzeni jest kluczowa. These double-acting pneumatic actuators are characterized by a significant reduction in installation space—up to 50% smaller compared to standard ISO 15552 cylinders—while maintaining robust performanceSeria oferuje szeroki zakres rozmiarów otworów od 12 mm do 125 mm oraz dostosowalne długości utworów od 1 mm do 400 mm.Kluczowe cechy obejmują elastyczne amortyzacje w obu pozycjach końcowych dla płynnego działania, możliwość wykrywania pozycji bez kontaktu za pośrednictwem tłoka magnetycznego i wszechstronne opcje montażu.Zbudowane z materiałów trwałych, takich jak stopu aluminiowego anodowanego do nadwozia i stali wysoko stopowej do pręta tłokowego, butle ADVU działają skutecznie w zakresie ciśnienia od 0,05 do 1,0 MPa i mogą wytrzymać temperatury otoczenia od -20°C do +80°C,o pojemności nieprzekraczającej 20 W, montażu i obsługi materiałów.
Kody zamówienia:
| Kod pozycji |
Prężnik (mm) |
Uderzenie (mm) |
Część nr. |
Rodzaj |
Kod pozycji |
Prężnik (mm) |
Uderzenie (mm) |
Część nr. |
Rodzaj |
| ADVU-32-P-A |
32 |
1... 300 |
156004 |
z włókna żeńskiego |
ADVU-32-A-P-A |
12 |
1... 300 |
156044 |
z włókien męskich |
| ADVU-40-...-P-A |
40 |
1... 300 |
156005 |
z włókna żeńskiego |
ADVU-40...A-P-A |
16 |
1... 300 |
156045 |
z włókien męskich |
| ADVU-50-...-P-A |
50 |
1... 300 |
156006 |
z włókna żeńskiego |
ADVU-50...A-P-A |
20 |
1... 300 |
156046 |
z włókien męskich |
| ADVU-63-...-P-A |
63 |
1... 300 |
156007 |
z włókna żeńskiego |
ADVU-63-...-A-P-A |
25 |
1... 300 |
156047 |
z włókien męskich |
| ADVU-32-...-P-A-S2 |
12 |
1... 300 |
156014 |
o masie nieprzekraczającej 30 g/m2,Przez pręty tłokowe
|
ADVU-32-...-A-P-A-S2 |
12 |
1... 300 |
156054 |
z włókna męskiego, przez pręt tłokowy |
| ADVU-40-...-P-A-S2 |
16 |
1... 300 |
156015 |
o masie nieprzekraczającej 30 g/m2,Przez pręty tłokowe |
ADVU-40-...-A-P-A-S2 |
16 |
1... 300 |
156055 |
z włókna męskiego, przez pręt tłokowy |
| ADVU-50-...-P-A-S2 |
20 |
1... 300 |
156016 |
o masie nieprzekraczającej 30 g/m2,Przez pręty tłokowe |
ADVU-50-...-A-P-A-S2 |
20 |
1... 300 |
156056 |
z włókna męskiego, przez pręt tłokowy |
| ADVU-63-...-P-A-S2 |
25 |
1... 300 |
156017 |
o masie nieprzekraczającej 30 g/m2,Przez pręty tłokowe |
ADVU-63-...-A-P-A-S2 |
25 |
1... 300 |
156057 |
z włókna męskiego, przez pręt tłokowy |
| ADVU-32-...-P-A-S6 |
12 |
1... 300 |
156034 |
z włókna żeńskiego, odpornego na ciepło w temperaturze 120°C |
ADVU-32-...-A-P-A-S6 |
12 |
1... 300 |
156094 |
z włókien męskich, odpornych na ciepło w temperaturze 120°C |
| ADVU-40-...-P-A-S6 |
16 |
1... 300 |
156035 |
z włókna żeńskiego, odpornego na ciepło w temperaturze 120°C |
ADVU-40-...-A-P-A-S6 |
16 |
1... 300 |
156095 |
z włókien męskich, odpornych na ciepło w temperaturze 120°C |
| ADVU-50-...-P-A-S6 |
20 |
1... 300 |
156036 |
z włókna żeńskiego, odpornego na ciepło w temperaturze 120°C |
ADVU-50-...-A-P-A-S6 |
20 |
1... 300 |
156096 |
z włókien męskich, odpornych na ciepło w temperaturze 120°C |
| ADVU-63-...-P-A-S6 |
25 |
1... 300 |
156037 |
z włókna żeńskiego, odpornego na ciepło w temperaturze 120°C |
ADVU-63-...-A-P-A-S6 |
25 |
1... 300 |
156097 |
z włókien męskich, odpornych na ciepło w temperaturze 120°C |
Arkusz danych:
| Ogólne dane techniczne |
| DźwiguØ |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Połączenie pneumatyczne |
M5 |
M5 |
M5 |
M5 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/8 |
G1/4 |
G1/4 |
| Końcówka pręta tłoka |
Włókna żółte |
M3 |
M4 |
M5 |
M5 |
M6 |
M6 |
M8 |
M8 |
M10 |
M12 |
M16 |
| Przędza męska |
M6 |
M8 |
M10x1.25 |
M12x1.25 |
M16x1.5 |
M20x1.5 |
M27x2 |
| Środek pracy |
Powietrze sprężone zgodnie z normą ISO 8573-1:2010 [7:4[4] |
| Uwaga do środka sterującego/pilotu |
Możliwe działanie smarowane (w tym przypadku zawsze wymagana będzie działanie smarowane) |
| Projekt |
Zestaw |
| Pręty tłokowe |
| Podkładki |
Elastyczne pierścienie lub płyty amortyzujące na obu końcach |
| Wykrywanie pozycji |
Za pośrednictwem przełącznika bliskości |
| Rodzaj montażu |
Z otworem przejściowym |
/ |
| Z włókien żeńskich |
| Z akcesoriami |
| Pozycja montażu |
Każda |
| Warunki eksploatacji |
| Ścig Ø |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
| Ciśnienie pracy |
Pręty tłokowe na jednym końcu |
[MPa] |
0.12... 1 |
0.1... 1 |
0.08... 1 |
00,06... 1 |
00,05... 1 |
| [bar] |
1.2... 10 |
1... 10 |
0.8... 10 |
0.6... 10 |
0.5... 10 |
| [psi] |
17.4... 145 |
14.5... 145 |
11.6... 145 |
8.7... 145 |
7.3... 145 |
| Przez pręt tłoka S2/S20 |
[MPa] |
0.15... 1 |
0.13... 1 |
0.12... 1 |
0.1... 1 |
0.08... 1 |
/ |
| [bar] |
1.5... 10 |
1.3... 10 |
1.2... 10 |
1... 10 |
0.8... 10 |
/ |
| [psi] |
21.8... 145 |
18.9... 145 |
17.4... 145 |
14.5... 145 |
11.6... 145 |
/ |
| Temperatura otoczenia ((1) |
°C |
¢20... +80 |
| CRC(2) |
2 |
1) Uwaga Zakres pracy przełączników bliskości
2) Więcej informacji www.festo.com/x/topic/crc
Materiały:
| Pojemność paliwa |
| Zmiany |
Zbiornik cylindrowy |
Pozostałe, niepowleczone |
| Wyroby z cytryny |
Pokrywka |
Pozostałe, niepowleczone |
| [3] |
Pręty tłokowe |
Ø 12... 32 |
Włókiennicze |
| Ø 40... 125 |
Stali wysoko stopowych |
| [4] |
Śruby dla pasków |
Ø 12... 16 |
Włókiennicze |
| Ø 20... 125 |
Stalo galwanizowane |
| Wyroby z cytryny |
Głównie |
Wersja podstawowa: Polyuretan, S6: Kauczuk fluorowy |
