Złączka wtykowa serii QS firmy Festo
Złączka wtykowa serii QS firmy Festo została zaprojektowana z myślą o niezrównanej szybkości i prostocie montażu systemów pneumatycznych. Jej intuicyjna technologia wtykowa umożliwia bezpieczne, beznarzędziowe podłączenie przewodów w ciągu kilku sekund, znacznie skracając czas instalacji i konserwacji. Prosty mechanizm pierścienia dociskowego i zwalniającego umożliwia szybkie odłączenie przewodu w celu łatwej rekonfiguracji. Ta przyjazna dla użytkownika konstrukcja minimalizuje błędy i koszty pracy, co czyni ją idealnym wyborem do usprawnienia produkcji, prototypowania i modyfikacji systemów, gdzie wydajność jest kluczowa.
Kody zamówieniowe:
| Kod pozycji |
Przyłącze portu 1 |
Przyłącze portu 2 |
Nr części |
Ilość w opakowaniu |
| QS-G1/8-4 |
Gwint zewnętrzny G1/8 |
Średnica zewnętrzna przewodu: 4 mm |
186095 |
10 |
| QS-G1/8-4-100 |
Gwint zewnętrzny G1/8 |
Średnica zewnętrzna przewodu: 4 mm |
132036 |
100 |

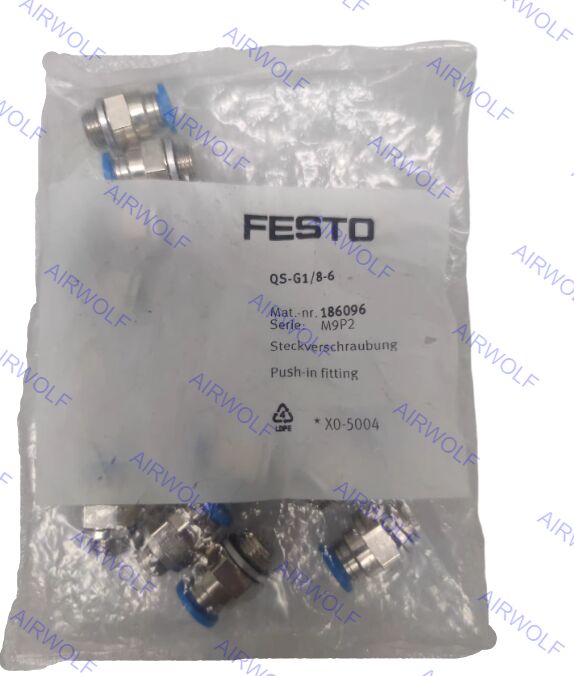

| QS-G1/8-6 |
Gwint zewnętrzny G1/8 |
Średnica zewnętrzna przewodu: 6 mm |
186096 |
10 |
| QS-G1/8-6-100 |
Gwint zewnętrzny G1/8 |
Średnica zewnętrzna przewodu: 6 mm |
132037 |
100 |
Karta katalogowa:
| Ogólne dane techniczne – metryczny i zewnętrzny gwint G |
| Przyłącze pneumatyczne, port 1 |
Gwint zewnętrzny M5 |
Gwint zewnętrzny G1/8 |
Gwint zewnętrzny G1/4 |
Gwint zewnętrzny G3/8 |
Gwint zewnętrzny G1/2 |
Gwint zewnętrzny G3/4 |
| Konstrukcja |
Zasada popychacza |
| Pozycja montażu |
opcjonalnie |
| Rodzaj uszczelnienia na wkręcanym złączu |
Pierścień uszczelniający |
| Moment nominalny |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolerancja momentu dokręcania |
± 20% |
| Rozmiar nominalny |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Głębokość włożenia przewodu 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Masa produktu |
8 ... 13 g |
7,7 ... 31 g |
13 ... 48 g |
20 ... 97 g |
33 ... 158 g |
91,2 g |
1) Wskazane głębokości włożenia przewodu są wartościami referencyjnymi i mogą się nieznacznie różnić w zależności od typu.
| Ogólne dane techniczne – zewnętrzny gwint R |
| Przyłącze pneumatyczne, port 1 |
Gwint zewnętrzny R1/8 |
Gwint zewnętrzny R1/4 |
Gwint zewnętrzny R3/8 |
Gwint zewnętrzny R1/2 |
| Konstrukcja |
Zasada popychacza |
| Pozycja montażu |
opcjonalnie |
| Rodzaj uszczelnienia na wkręcanym złączu |
Powłoka |
| Rozmiar nominalny |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Głębokość włożenia przewodu ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Wskazane głębokości włożenia przewodu są wartościami referencyjnymi i mogą się nieznacznie różnić w zależności od typu.
| Ogólne dane techniczne – wewnętrzny gwint G |
| Przyłącze pneumatyczne, port 1 |
Gwint wewnętrzny G1/8 |
Gwint wewnętrzny G1/4 |
Gwint wewnętrzny G3/8 |
Gwint wewnętrzny G1/2 |
| Konstrukcja |
Zasada popychacza |
| Pozycja montażu |
opcjonalnie |
| Rodzaj uszczelnienia na wkręcanym złączu |
Powłoka |
| Rozmiar nominalny |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Ogólne dane techniczne – tuleja wtykowa |
| Przyłącze pneumatyczne, port 1 |
Tuleja wtykowa Ø 4 mm |
Tuleja wtykowa Ø 6 mm |
Tuleja wtykowa Ø 8 mm |
Tuleja wtykowa Ø 10 mm |
Tuleja wtykowa Ø 12 mm |
Tuleja wtykowa Ø 16 mm |
| Konstrukcja |
Zasada popychacza |
| Pozycja montażu |
opcjonalnie |
| Rozmiar nominalny |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Przyłącze pneumatyczne, port 1 |
Dla przewodu o średnicy zewnętrznej 4 mm |
Dla przewodu o średnicy zewnętrznej 6 mm |
Dla przewodu o średnicy zewnętrznej 8 mm |
Dla przewodu o średnicy zewnętrznej 10 mm |
Dla przewodu o średnicy zewnętrznej 12 mm |
Dla przewodu o średnicy zewnętrznej 16 mm |
| Konstrukcja |
Zasada popychacza |
| Pozycja montażu |
opcjonalnie |
| Rodzaj uszczelnienia na wkręcanym złączu |
— |
Powłoka |
| Rozmiar nominalny |
2,8 mm |
2,8...4,3 mm |
2,8...7 mm |
4,3...9 mm |
6,2...11 mm |
13 mm |
| Przyłącze pneumatyczne, port 2 |
Dla przewodu o średnicy zewnętrznej 4 mm |
Dla przewodu o średnicy zewnętrznej 6 mm |
Dla przewodu o średnicy zewnętrznej 8 mm |
Dla przewodu o średnicy zewnętrznej 10 mm |
Dla przewodu o średnicy zewnętrznej 12 mm |
Dla przewodu o średnicy zewnętrznej 16 mm |
Dla przewodu o średnicy zewnętrznej 22 mm |
| Głębokość włożenia przewodu 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Wskazane głębokości włożenia przewodu są wartościami referencyjnymi i mogą się nieznacznie różnić w zależności od typu.
Warunki pracy i środowiskowe:
| Ciśnienie robocze w całym zakresie temperatur |
-0,95 ... 6 bar |
| Ciśnienie robocze zależne od temperatury |
-0,95 ... 14 bar |
| Uwaga dotycząca ciśnienia roboczego |
Woda: maks. 0,6 MPa przy maks. 50°C |
| Medium robocze |
Sprężone powietrze wg ISO 8573-1:2010 [7:-:-]
Woda (ciecz, bez lodu) |
| Uwaga dotycząca medium roboczego i sterującego |
Możliwa praca ze smarowaniem
Woda: gwint G możliwy tylko z pierścieniem uszczelniającym typu OL jako dodatkowym akcesorium |
| Temperatura otoczenia |
-10 ... 80°C |
| Klasa odporności na korozję CRC 1) |
1 - Niskie obciążenie korozyjne |
| Klasyfikacja morska |
Patrz certyfikat |
1) Więcej informacji na stronie www.festo.com/x/topic/kbk
Materiały:
| Materiał obudowy |
Anodowane aluminium, mosiądz, niklowany, PBT |
| Materiał pierścienia zwalniającego |
POM |
| Kolor pierścienia zwalniającego |
Niebieski |
| Materiał uszczelnienia przewodu |
NBR |
| Materiał elementu zaciskowego przewodu |
Stal nierdzewna wysokostopowa |
| Uwaga dotycząca materiałów |
Zgodny z RoHS |
| Materiał nakrętki |
Mosiądz niklowany |
| Materiał pustego bolca |
Mosiądz niklowany |
| Przydatność do pomieszczeń czystych, mierzone zgodnie z ISO 1464414 1) |
Klasa 4 zgodnie z ISO 14644-1 Element zainstalowany statycznie, brak możliwości sensownej oceny zgodnie z ISO 14644-1 |
1) Dla tulei wtykowych QSH i zatyczek QSC-...H, brak możliwości sensownej oceny zgodnie z ISO 14644-1 (elementy zainstalowane statycznie)
Wymiary:
