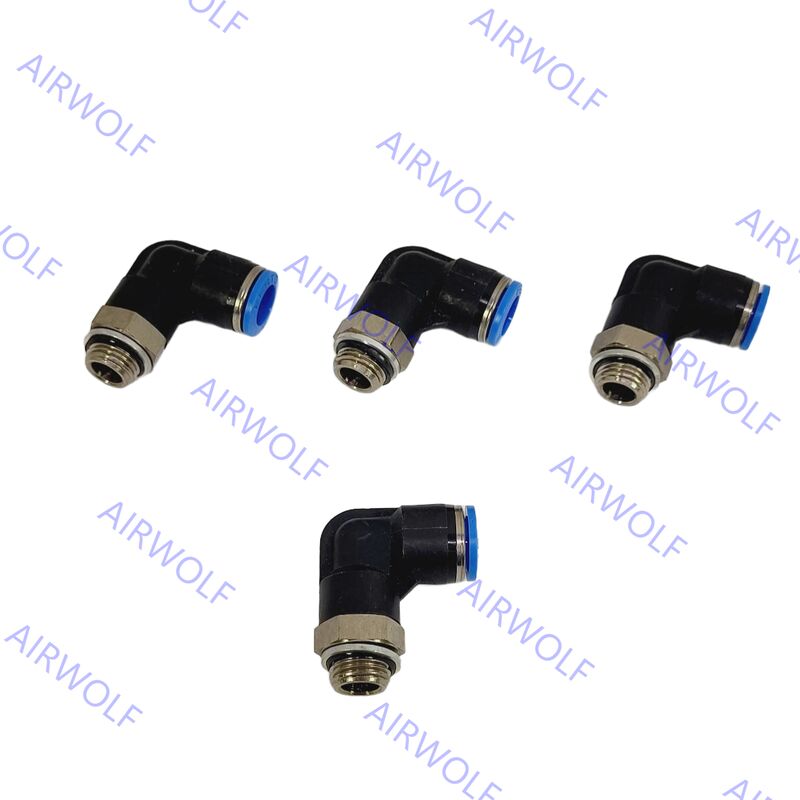

Festo QSL-3/8-12 QSL-3/8-12-20 QSL-3/8-16 QSL-1/2-10 Seria QSL Złącze wtykowe w kształcie litery L
Seria Festo QSL oferuje wyjątkową wszechstronność, z szeroką gamą dostępnych modeli do podłączenia różnych rozmiarów rur, a nawet portów gwintowanych (gwint BSPP/G), zapewniając bezproblemową integrację z różnymi konfiguracjami pneumatycznymi. Zaprojektowane do stosowania ze sprężonym powietrzem zgodnie z normą ISO8573-1:2010, złącza te nadają się do zastosowań od automatyki przemysłowej i maszyn pakujących po robotykę. Możliwość wyboru spośród wielu konfiguracji sprawia, że seria QSL jest kompleksowym, uniwersalnym rozwiązaniem do tworzenia wydajnych, kompaktowych i niezawodnych połączeń pneumatycznych w różnych gałęziach przemysłu.
Kody zamówienia:
| Kod przedmiotu |
Połączenie portu 1 |
Połączenie portu 2 |
Nr części |
Ilość w opakowaniu |
| QSL-1/4-10 |
Gwint zewnętrzny R1/4 |
Średnica rury: 10 mm |
153051 |
10 |
| QSL-1/4-10-50 |
Gwint zewnętrzny R1/4 |
Średnica rury: 10 mm |
130733 |
50 |
| QSL-1/4-12 |
Gwint zewnętrzny R1/4 |
Średnica rury: 12 mm |
164981 |
10 |
| QSL-1/4-12-20 |
Gwint zewnętrzny R1/4 |
Średnica rury: 12 mm |
130734 |
20 |
Arkusz danych:
| Ogólne dane techniczne – gwint metryczny i gwint zewnętrzny G |
| Przyłącze pneumatyczne, port 1 |
Gwint zewnętrzny M5 |
Gwint zewnętrzny G1/8 |
Gwint zewnętrzny G1/4 |
Gwint zewnętrzny G3/8 |
Gwint zewnętrzny G1/2 |
Gwint zewnętrzny G3/4 |
| Projekt |
Zasada push-pull |
| Pozycja montażowa |
fakultatywny |
| Rodzaj uszczelnienia na wkręcanym korku |
Pierścień uszczelniający |
| Nominalny moment obrotowy |
1,2 Nm |
5,4 Nm |
9 Nm |
15,5 Nm |
26 Nm |
20 Nm |
| Tolerancja nominalnego momentu dokręcania |
± 20% |
| Rozmiar nominalny |
1,8 ... 2,4 mm |
2,6 ... 6 mm |
3,1 ... 8,5 mm |
4,2 ... 11 mm |
6,4 ... 13 mm |
20 mm |
| Głębokość wprowadzenia rurki 1) |
14,9 ... 17 mm |
14,9 ... 20,7 mm |
17 ... 23,4 mm |
18,1 ... 24,8 mm |
23,3 ... 24,8 mm |
27,54 mm |
| Waga produktu |
8 ... 13 gr |
7,7 ... 31 g |
13 ... 48 gr |
20 ... 97 gr |
33 ... 158 gr |
91,2 g |
1) Wskazane głębokości wprowadzenia rurek są wartościami referencyjnymi i mogą się nieznacznie różnić w zależności od typu.
| Ogólne dane techniczne – Gwint zewnętrzny R |
| Przyłącze pneumatyczne, port 1 |
Gwint zewnętrzny R1/8 |
Gwint zewnętrzny R1/4 |
Gwint zewnętrzny R3/8 |
Gwint zewnętrzny R1/2 |
| Projekt |
Zasada push-pull |
| Pozycja montażowa |
fakultatywny |
| Rodzaj uszczelnienia na wkręcanym korku |
Powłoka |
| Rozmiar nominalny |
2,4 ... 6 mm |
2,8 ... 8,5 mm |
4,2 ... 11 mm |
6,3 ... 13 mm |
| Głębokość wprowadzenia rurki ¹) |
11,6 ... 20,7 mm |
11,9 ... 23,4 mm |
17 ... 24,8 mm |
20,2 ... 24,8 mm |
1) Wskazane głębokości wprowadzenia rurek są wartościami referencyjnymi i mogą się nieznacznie różnić w zależności od typu.
| Ogólne dane techniczne – Gwint wewnętrzny G |
| Przyłącze pneumatyczne, port 1 |
Gwint wewnętrzny G1/8 |
Gwint wewnętrzny G1/4 |
Gwint wewnętrzny G3/8 |
Gwint wewnętrzny G1/2 |
| Projekt |
Zasada push-pull |
| Pozycja montażowa |
fakultatywny |
| Rodzaj uszczelnienia na wkręcanym korku |
Powłoka |
| Rozmiar nominalny |
2,8 ... 7 mm |
3 ... 11 mm |
5 ... 11 mm |
11 ... 15 mm |
| Ogólne dane techniczne – Tuleja wciskana |
| Przyłącze pneumatyczne, port 1 |
Tulejka wciskana Ø 4 mm |
Tulejka wciskana Ø 6 mm |
Tulejka wciskana Ø 8 mm |
Tuleja wciskana Ø 10 mm |
Tuleja wciskana Ø 12 mm |
Tuleja wciskana Ø 16 mm |
| Projekt |
Zasada push-pull |
| Pozycja montażowa |
fakultatywny |
| Rozmiar nominalny |
2,5 mm |
2,3 ... 4 mm |
2,3 ... 6 mm |
3,8 ... 7,5 mm |
3,7 ... 9 mm |
7,8 ... 11 mm |
| Połączenie pneumatyczne, port 1 |
Do rur o średnicy zewnętrznej 4 mm |
Do rur o średnicy zewnętrznej 6 mm |
Do rur o średnicy zewnętrznej 8 mm |
Do rur o średnicy zewnętrznej 10 mm |
Do rur o średnicy zewnętrznej 12 mm |
Do rur o średnicy zewnętrznej 16 mm |
| Projekt |
Zasada push-pull |
| Pozycja montażowa |
fakultatywny |
| Rodzaj uszczelnienia na wkręcanym korku |
— |
Powłoka |
| Rozmiar nominalny |
2,8 mm |
2,8...4,3 mm |
2,8...7mm |
4,3...9 mm |
6,2...11mm |
13mm |
| Przyłącze pneumatyczne, port 2 |
Do rur o średnicy zewnętrznej 4 mm |
Do rur o średnicy zewnętrznej 6 mm |
Do rur o średnicy zewnętrznej 8 mm |
Do rur o średnicy zewnętrznej 10 mm |
Do rur o średnicy zewnętrznej 12 mm |
Do rur o średnicy zewnętrznej 16 mm |
Do rur o średnicy zewnętrznej 22 mm |
| Głębokość wprowadzenia rurki 1) |
14,9 mm |
17 mm |
18,2 mm |
20,7 mm |
23,3 mm |
24,8 mm |
27,54 mm |
1) Wskazane głębokości wprowadzenia rurek są wartościami referencyjnymi i mogą się nieznacznie różnić w zależności od typu.
Warunki operacyjne i środowiskowe:
| Pełny zakres temperatur ciśnienia roboczego |
-0,95 ... 6 barów |
| Ciśnienie robocze zależne od temperatury |
-0,95 ... 14 barów |
| Uwaga dotycząca ciśnienia roboczego |
Woda: maks. 0,6 MPa przy maks. 50°C |
| Medium robocze |
Sprężone powietrze zgodnie z ISO 8573-1:2010 [7:-:-]
Woda (płynna, bez lodu) |
| Uwaga dotycząca medium roboczego i pilotowego |
Możliwość smarowania
Woda: Gwint G możliwy tylko z pierścieniem uszczelniającym typu OL jako wyposażeniem dodatkowym |
| Temperatura otoczenia |
-10...80°C |
| Klasa odporności na korozję CRC 1) |
1 - Niskie obciążenie korozyjne |
| Klasyfikacja morska |
Zobacz certyfikat |
1) Więcej informacji www.festo.com/x/topic/kbk
Przybory:
| Materiałowa obudowa |
Anodowane aluminium, mosiądz, niklowany, PBT |
| Pierścień zwalniający materiał |
POM |
| Kolor pierścienia zwalniającego |
Niebieski |
| Materiał uszczelki rury |
NBR |
| Materiałowy element zacisku rurki |
Wysokostopowa stal nierdzewna |
| Uwaga dotycząca materiałów |
Zgodny z RoHS |
| Materiałowa nakrętka |
Mosiądz niklowany |
| Materiał: śruba drążona |
Mosiądz niklowany |
| Możliwość stosowania w pomieszczeniach czystych, mierzona zgodnie z normą ISO 1464414 1) |
Klasa 4 zgodnie z ISO 14644-1 Element zainstalowany statycznie, brak możliwości znaczącej oceny zgodnie z ISO 14644-1 |
1) W przypadku tulejek wtykowych QSH i zaślepek QSC-...H nie jest możliwa żadna miarodajna ocena zgodnie z ISO 14644-1 (elementy montowane statycznie)
Wymiary:
